配电网是大电网连接每一位用户的“毛细血管”，其是否可以高效运行，关乎千家万户的切身需求。电缆在铺设、施工时，由于各种因素，在本体和附件（终端和中间接头）有局部放电，当绝缘发生局部放电时会影响绝缘寿命，每次放电，高能量电子或加速电子的冲击，长期局部放电作用会引起多种形式的物理效应和化学反应，破坏绝缘分子结构，造成绝缘劣化，加速绝缘损坏。

为了去除这种潜伏性故障现象，需要对电缆进行双端局放在线监测及定位，实时监测电缆运行情况，诊断评估电缆的绝缘状态，在运行电缆数据异常变动时，系统发出告警，通过准确采集记录局放脉冲波形，即可根据局放脉冲到达电缆两端的时间差异，准确定位绝缘缺陷位置。在永久性故障发生前提前检修，防止电缆出现绝缘故障造成巨大损失，保障了电力设备安全稳定的运行。

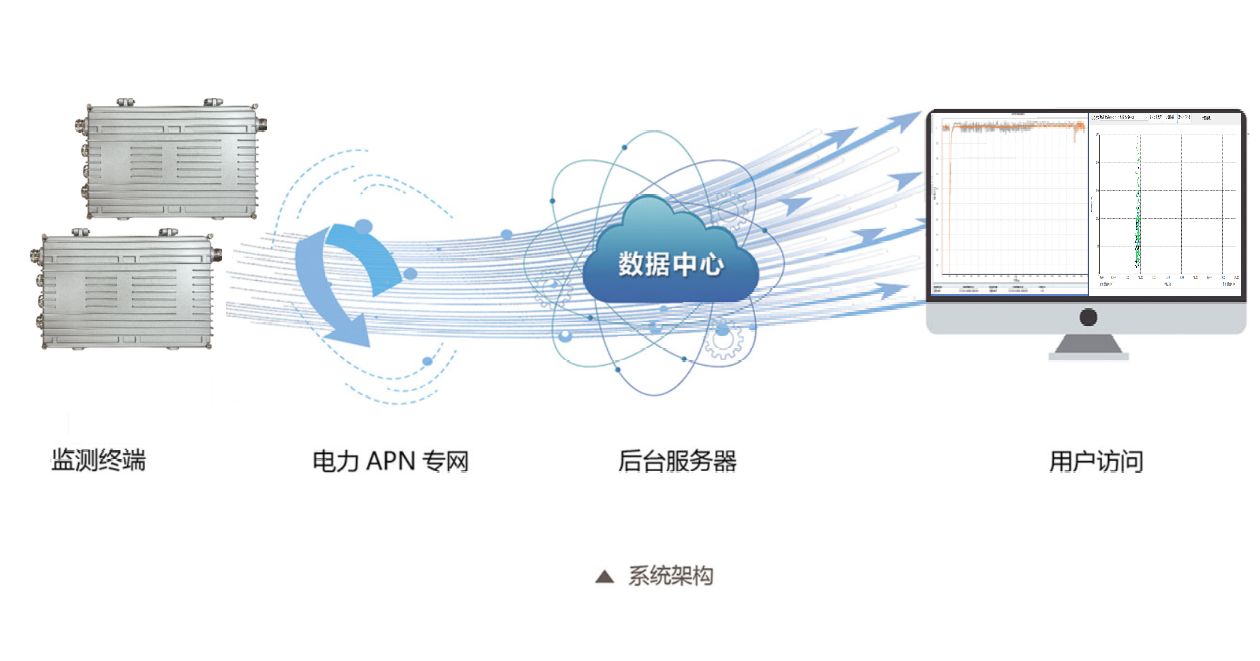

本产品为电缆双端局放在线监测及定位系统，能够实现局放信号采集和同时精确定位多个缺陷位置。通过在电缆两端接地线上分别安装高灵敏度传感器，采集高频脉冲电流信号，当检测到局部放电时，系统会发出预警，并准确显示出放电位置，实现对电缆局放的分区段或定点的实时监测，再通过光纤或无线4G传输给监测服务器，服务器端软件可展示各个监测主机所采集到的信号和诊断结果。

‍

高灵敏度传感器同时内置了信号调理模块，该模块主要对传感器耦合到的信号进行放大、滤波、检波处理，使高频脉冲信号能有效完整的被信号采集和处理单元监测到，同时当电缆发生局放或绝缘故障时，产生的脉冲波形向电缆两端传播。通过准确采集记录局放脉冲波形，即可根据局放脉冲到达电缆两端的时间差异，准确定位缺陷位置。

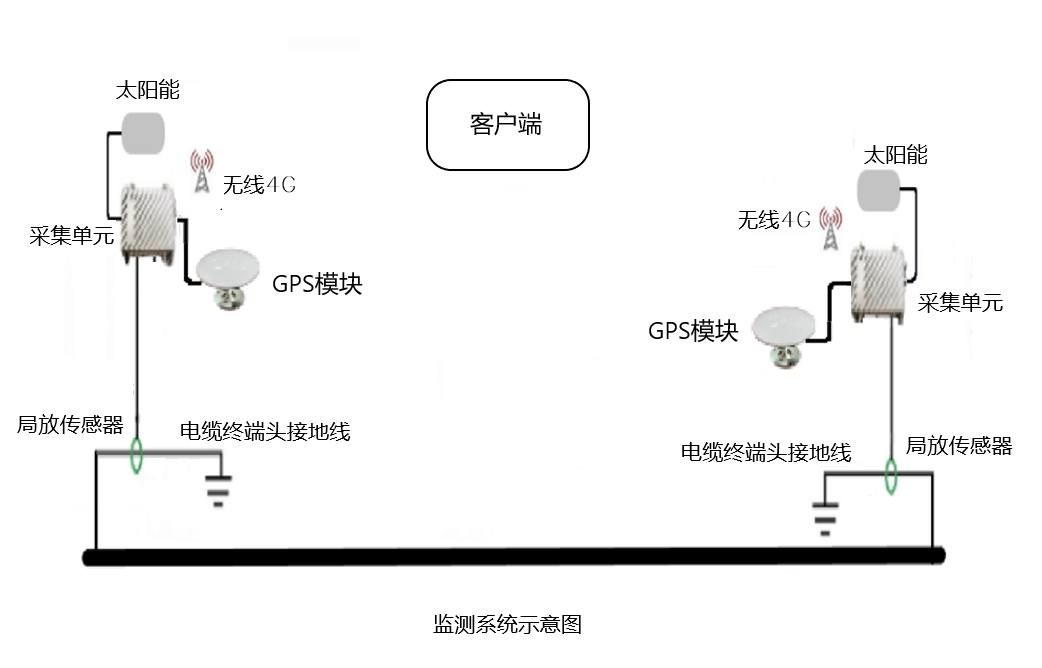

在电缆的两端分别安装一个传感器和采集单元。本系统由2只高频局放传感器，2台采集单元，2台GPS授时模块，2台无线通讯模块，2台太阳能装置和后台服务器系统组成。

单端传感器：长距离电缆无法实现局放精确定位。

双端传感器：能够有效降低局放脉冲的衰减距离，可实现更高的局放定位精度，同时有助于发现更多的绝缘缺陷，并定位其位置。

‍

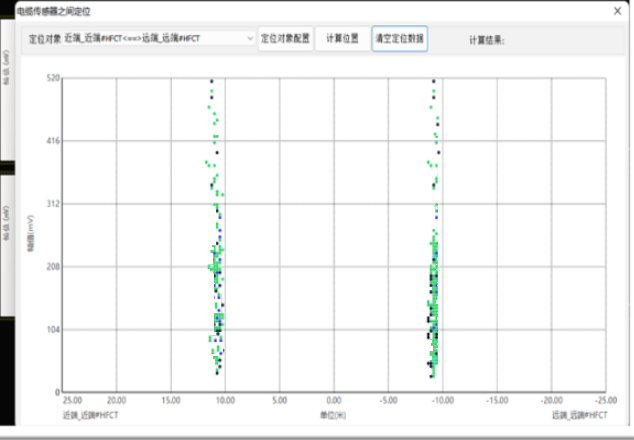

                                                 软件主管理界面

最小测量放电量：5pC

测量频带：500kHz~30MHz

相位分辨率：0.1°

放电脉冲分辨率：10us

转移阻抗(测量灵敏度)︰≥15mV/mA

采样频率：100 MS/s

授时精度：≤20nS

定位精度：0.2%*L±5m（L为电缆长度）

通讯：485、网线、光纤、无线

供电：CT取电、太阳能、220V电源

传感器：在电缆两端接地上各安装一只开口式卡钳高频传感器，采集高频脉冲电流信号，通过同轴电缆将数据传输至对应的采集单元。

采集单元：在电缆两端各安装一台采集单元，采集单元安装在电缆终端头附近。采集单元通过无线4G将信号传输后台监控中心。

后台系统：后台服务器屏柜内部安装高性能工控机、显示器、键盘、鼠标、交换机以及配网电缆双端局放在线监测及定位系统软件。后台部署在监控中心，数据就地分析处理后上传到监控中心，并支持上传到第三方管理平台，便于集中显示，统一管理。

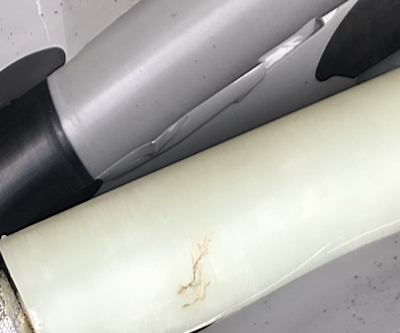

                                                                                                    某配网双端局放在线监测及定位装置
