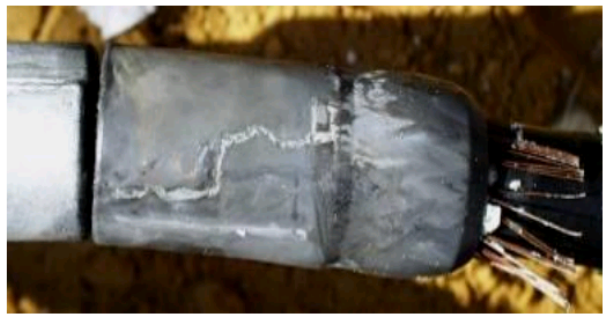

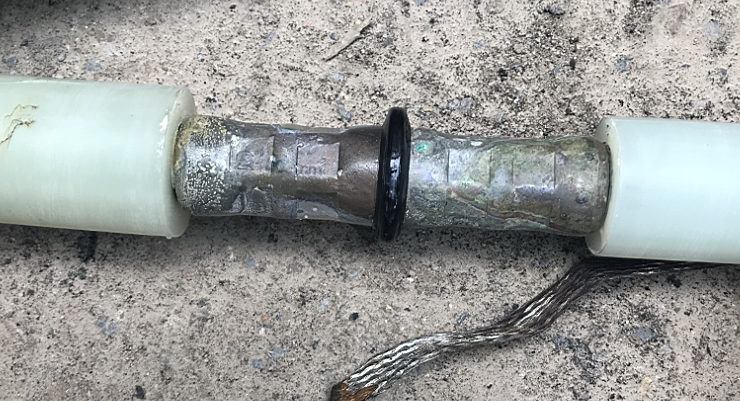

电缆在铺设、施工时以及长时间运行等各种因素，在本体和终端头有局部放电，当发生局部放电时会影响绝缘寿命，破坏绝缘分子结构，造成绝缘劣化，加速绝缘损坏变质等。同时电缆在安装、外力受损、绝缘受潮、绝缘老化变质等情况下，极易出现各种故障，所以电缆所产生的故障在所有故障中占了很大的比重。由于电力电缆敷设环境的多变性，以及各种电缆及其附件在电缆线路中的应用，导致查找故障点难度日益加大，因此电缆状态预警及故障定位亟待解决。

为了保障电缆的稳定运行，需要安装电缆状态预警及故障定位在线监测装置，实时监测电缆运行状态，并能实时采集局放信号，对数据进行分析与管理，对设备的可靠性实时诊断和预测，根据诊断结果制定出检修方案，为状态维修提供依据。可以根据局放信号对绝缘状态做出预警，快速判断故障线路，故障点距离电缆线路终端的位置，提前检修，消除隐患，提高了电缆运行的可靠性、安全性和有效性。

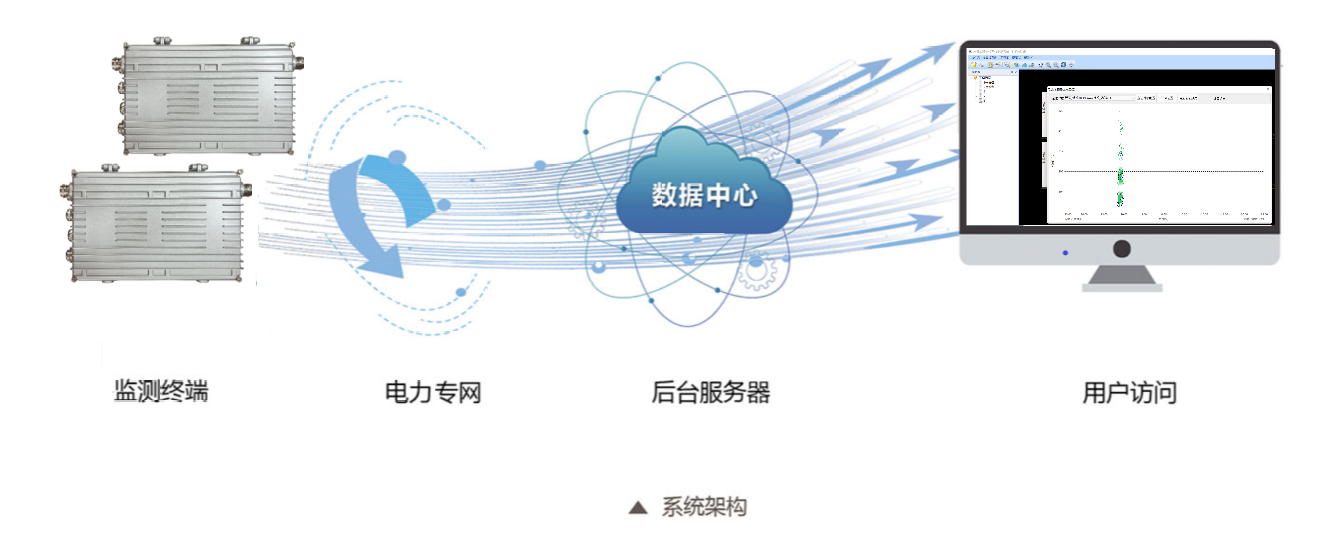

本产品为电缆状态预警及故障定位在线监测系统，在电缆两端分别安装一个传感器和采集单元，可同时监测电缆局放信号和精确定位故障点位置。通过在电缆两端接地线处分别安装高频传感器，采集电流行波信号和高频脉冲电流信号传输到采集单元，实现对电缆局部放电、故障的分区段或定点的实时监测，再通过无线4G传输给监测服务器，服务器端软件可展示各个采集单元所采集到的信号和诊断结果。

本系统基于分布式行波定位技术原理，能够在电缆故障发生后，采集脉冲电流信号和电流行波信号通过对放电数据进行图谱分析，评估诊断局放及故障情况，快速精确定位故障点。通过监测故障点产生的行波传输到电缆两端采集单元的时间差，即A、B采集单元主峰波头对应的GPS时间差，与行波在电缆中传播的速度关系，分析计算故障点距离采集单元的位置。

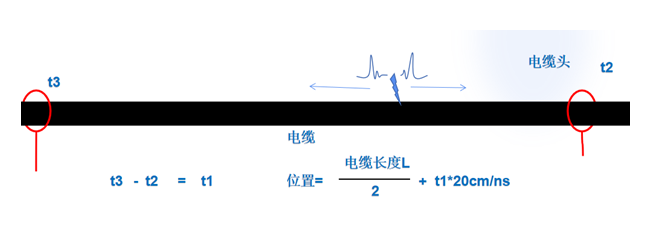

行波定位图

配网电缆状态预警及故障定位在线监测系统由2只高频传感器、2台GPS授时模块、2台采集单元、2台太阳能装置、2台无线通讯模块和后台服务器系统组成。

                                              软件主管理界面

测量频带：0.1—30MHz

定位精度：≤20nS

定位精度：0.2%*L±5m

量程范围：10pC-100000pC

数据通讯：无线4G

采样频率：100MS/s

工作温度：-40-80℃

系统供电：外接电源、CT耦合取电、太阳能

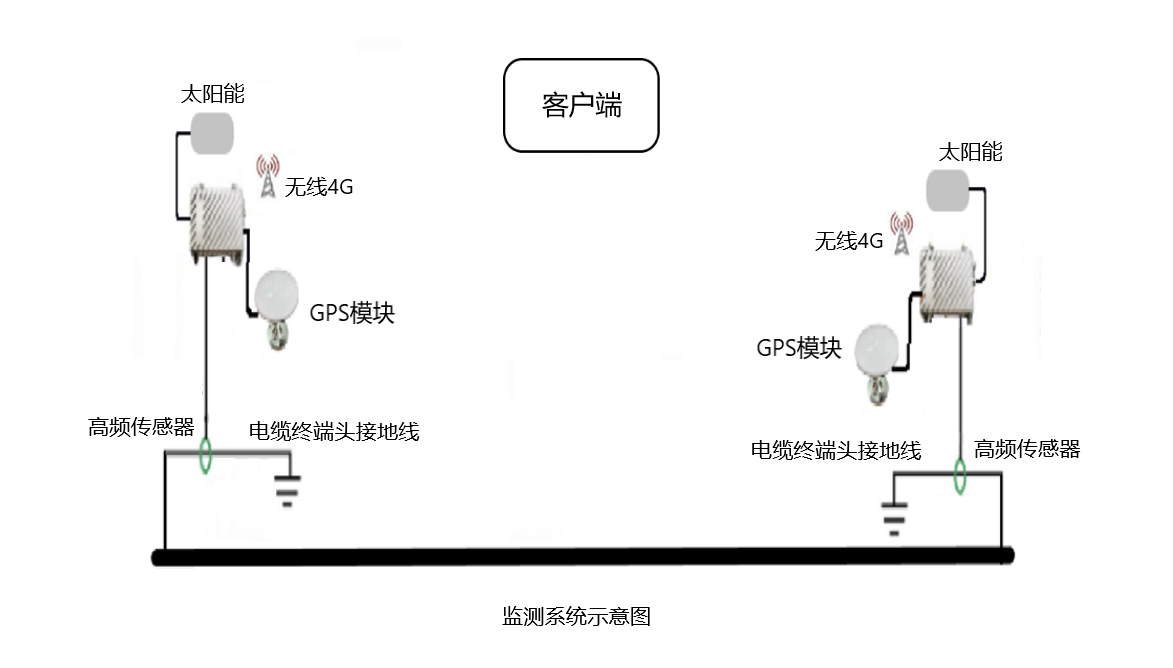

传感器：在每条电缆两端接地上分别安装一只高频传感器，通过同轴电缆将数据传输至对应的采集单元。

采集单元：在每条电缆两端分别安装一台采集单元，采集单元安装在电缆终端头附近，采集单元通过无线4G将信号传输后台监控中心。

后台系统：后台服务器屏柜内部安装高性能工控机、显示器、键盘、鼠标、交换机以及配网电缆状态预警及故障定位在线监测系统软件。后台部署在监控中心，数据就地分析处理后上传到监控中心，并支持上传到第三方管理平台，便于集中显示，统一管理。

                                                                                         某配网电缆状态预警及故障定位在线监测装置
