开关柜是电力系统中非常重要的电气设备。随着电网的发展和设备技术的提高，开关柜在供配电系统中占据着十分重要的地位，其运行可靠性直接影响供电系统的安全性。开关柜在运行中，由于不可避免地受到电、热、机械和环境等各种因素的影响，其绝缘介质不断劣化，使运行状态不佳，从而对电网的可靠运行带来了隐患，直接影响设备的安全稳定运行。甚至发生各种故障，引起局部乃至大面积停电，造成巨大的直接和间接经济损失和社会影响。

为了保障开关柜的稳定运行，需要在开关柜安装局部放电在线监测装置，上海锐测自主研发的开关柜在线监测系统能够长期运行，实时监测开关柜在运行过程中的局部放电情况，并能实时采集数据，对数据进行分析与管理，对设备的可靠性实时诊断和预测，根据诊断结果制定出检修方案为状态维修提供依据，及时对其绝缘异常状态和放电性故障做出预警，为其正常运行提供必要的指导数据，消除隐患，提前检修，提高了开关柜运行的可靠性、安全性和有效性。

本系统通过在开关柜外壁吸附式安装三合一智能传感器检测暂态地电压、超声波、温湿度等信号，多台传感器信号可同时传输到智能采集单元进行分析处理，再将数据传输到后台服务器系统，通过综合智能分析对开关柜局部放电进行检测和诊断。

通过暂态地电压（TEV）、超声波（AE&Ultrasonic）、温湿度三合一智能传感器监测技术，实现对开关柜运行状态的智能感知；通过智能诊断算法、多维度对比分析，实现监测数据分析、设备状态诊断。

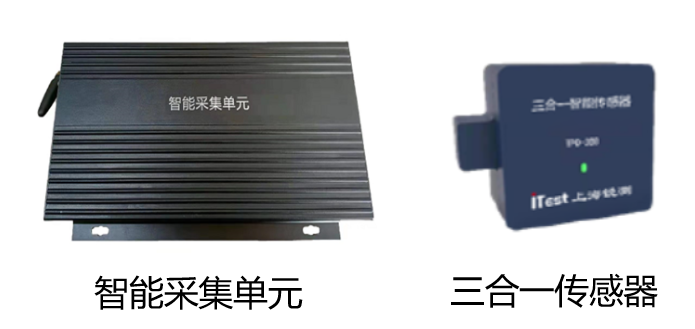

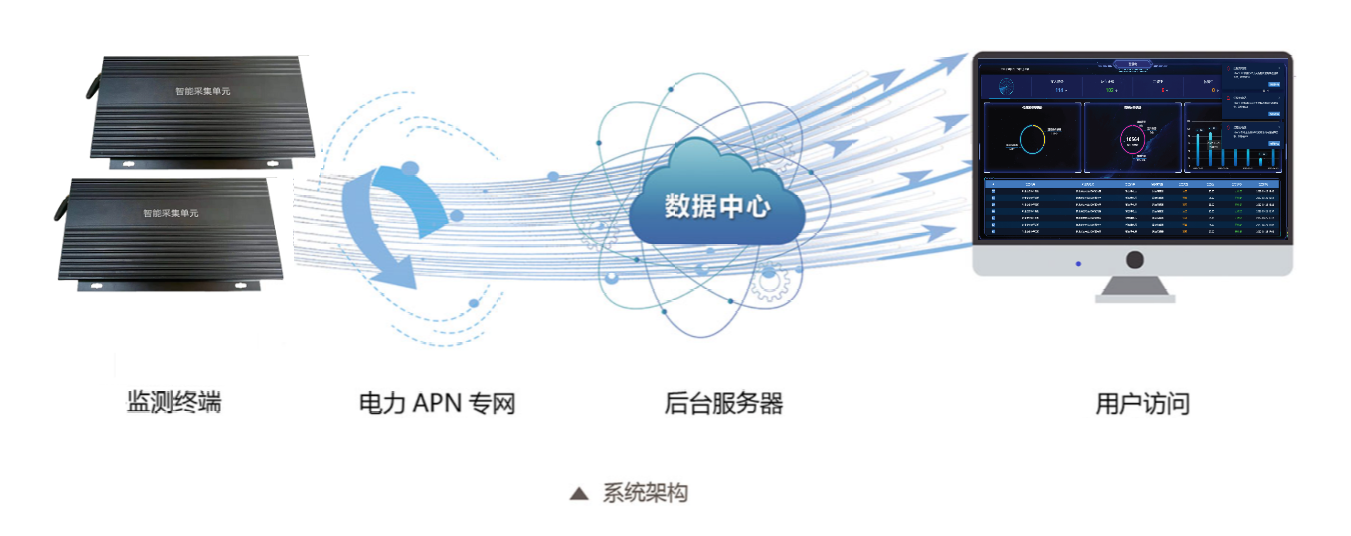

开关柜智能无线三合一局放在线监系统由智能无线三合一传感器、智能采集单元和后台服务器系统组成。

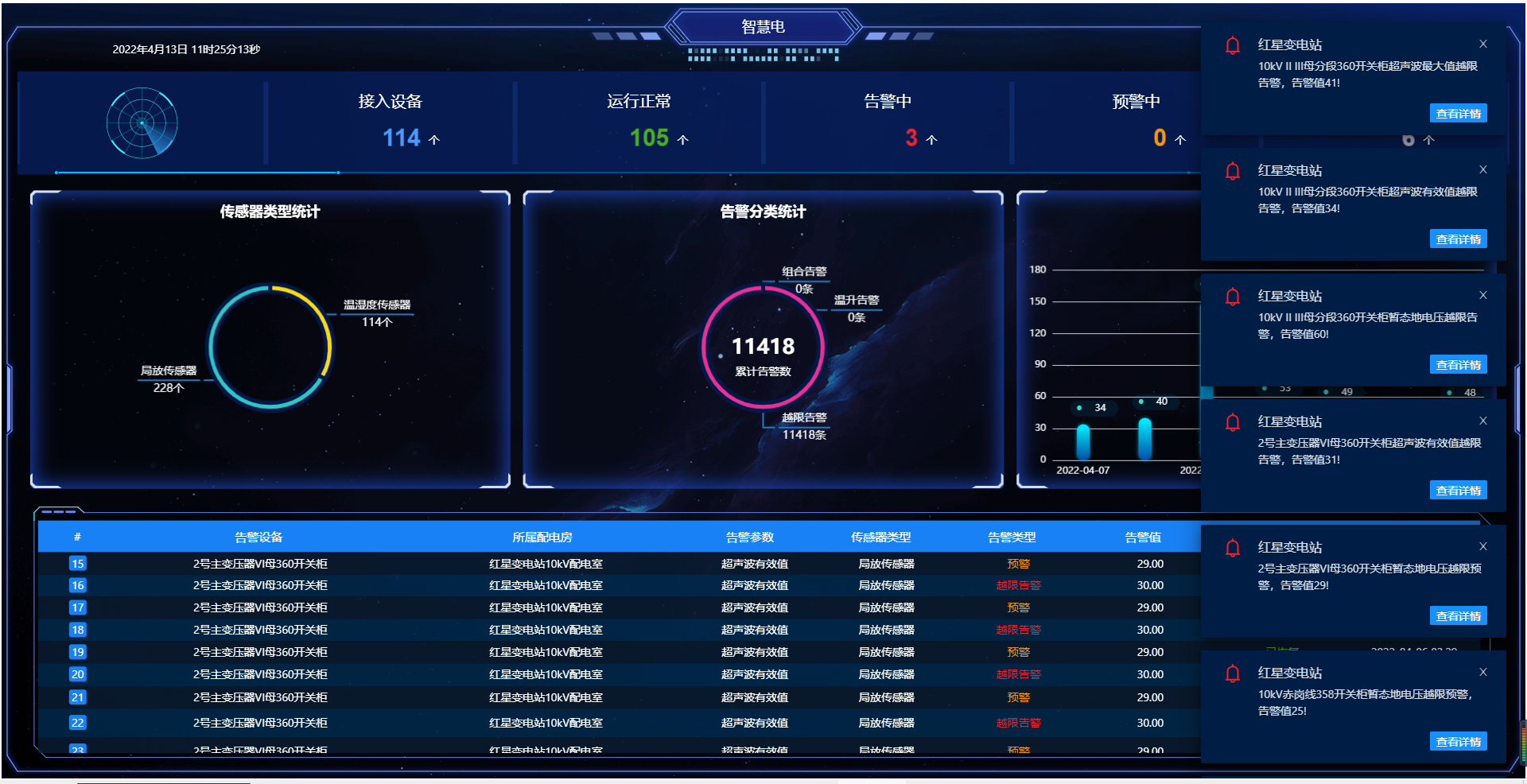

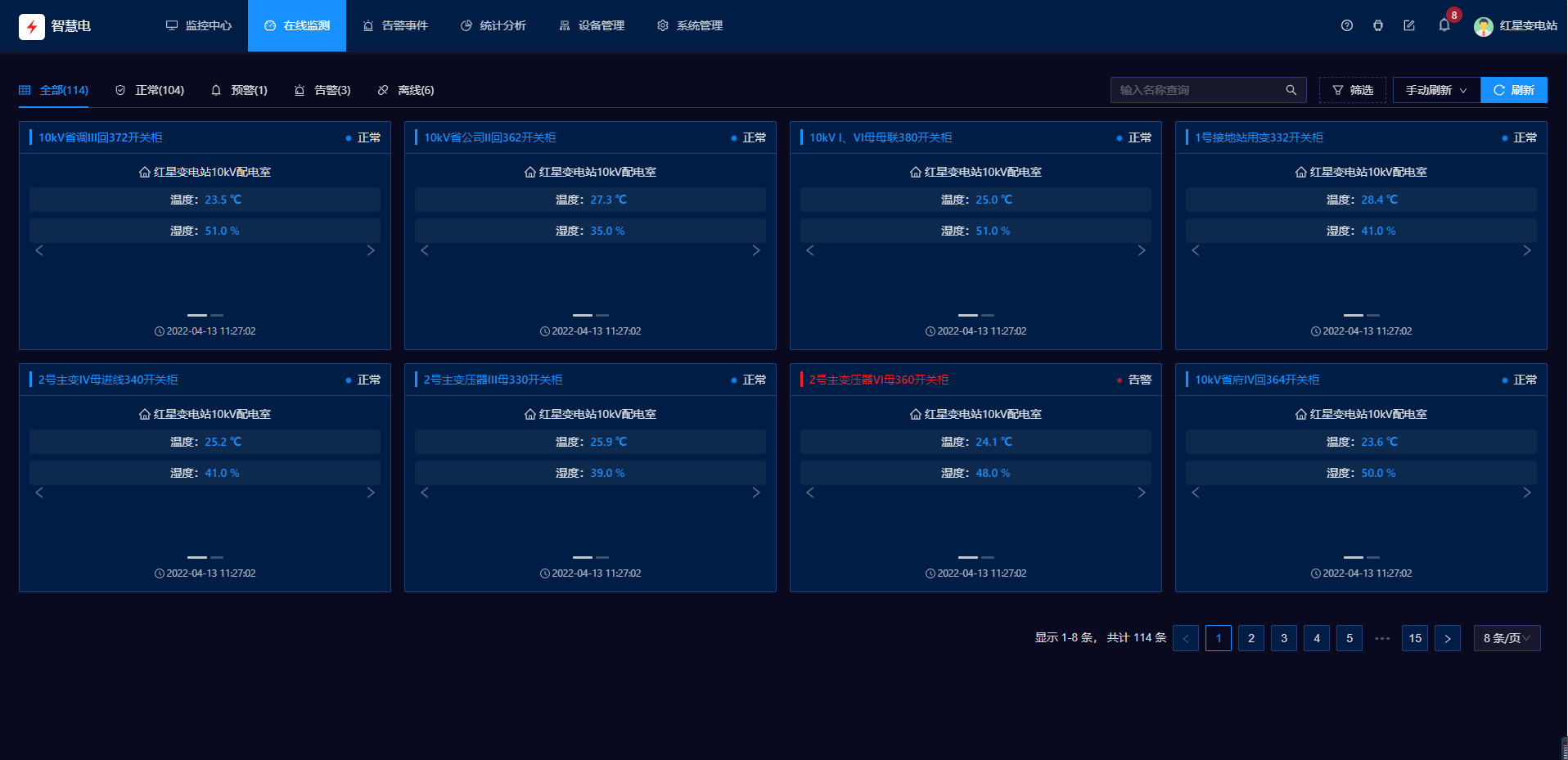

                                       监控中心界面

TEV 检测带宽：3～100MHz；

TEV 检测动态范围：0～60dBmV；

AE检测频带：40±1kHz；

AE检测动态范围：-10~60dBuV；

温度测量范围：-40℃～125℃；

温度测量精度: ±1℃；

湿度测量范围: 0%RH～100%RH；

湿度测量精度: ±2%RH

传感器：三合一智能传感器磁吸式安装在柜子外壁，每台开关柜安装一只三合一智能传感器。

采集单元：采集单元壁挂式安装在开关柜室，可同时接收采集多只传感器信号。

后台系统：系统后台设计安装在开关柜室屏柜内，柜内部安装高性能工控机，显示器，键盘，鼠标，交换机以及开关柜智能无线三合一局放在线监测系统软件，数据就地分析处理后，统一上传到监控中心，集中显示，统一管理。

                                                     某电力公司开关柜智能无线三合一局放在线监测装置安装图
