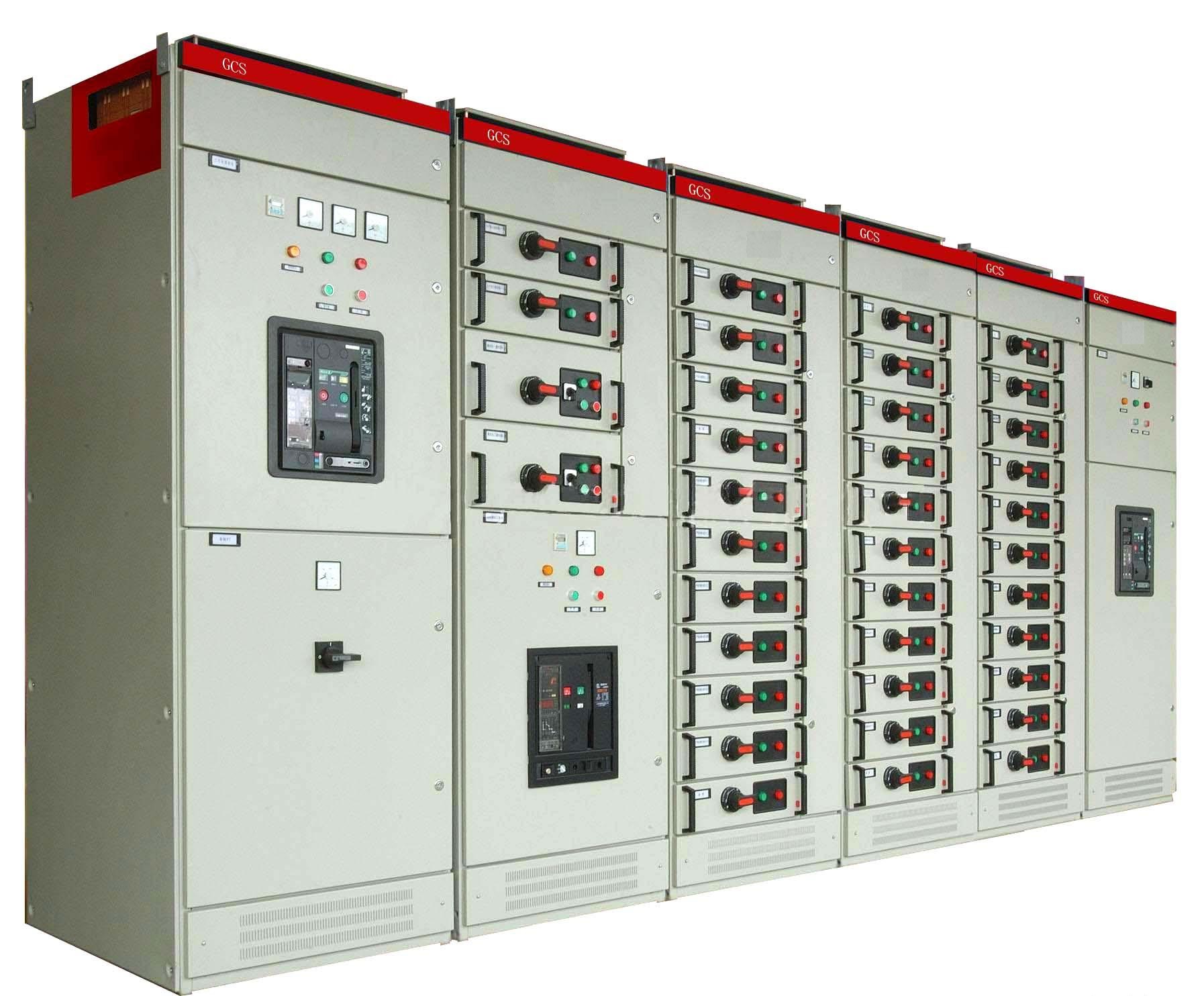

开关柜是电力系统中非常重要的电气设备。随着电网的发展和设备技术的提高，开关柜在供配电系统中占据着十分重要的地位，其运行可靠性直接影响供电系统的安全性。开关柜在运行中，由于不可避免地受到电、热、机械和环境等各种因素的影响，其绝缘介质不断劣化，使运行状态不佳，从而对电网的可靠运行带来了隐患，直接影响设备的安全稳定运行。甚至发生各种故障，引起局部乃至大面积停电，造成巨大的直接和间接经济损失和社会影响。

为了保障开关柜的稳定运行，需要在开关柜安装局部放电在线监测装置，上海锐测自主研发的开关柜在线监测系统能够长期运行，实时监测开关柜在运行过程中的局部放电情况，并能实时采集数据，对数据进行分析与管理，对设备的可靠性实时诊断和预测，根据诊断结果制定出检修方案为状态维修提供依据，及时对其绝缘异常状态和放电性故障做出预警，为其正常运行提供必要的指导数据，消除隐患，提前检修，提高了开关柜运行的可靠性、安全性和有效性。

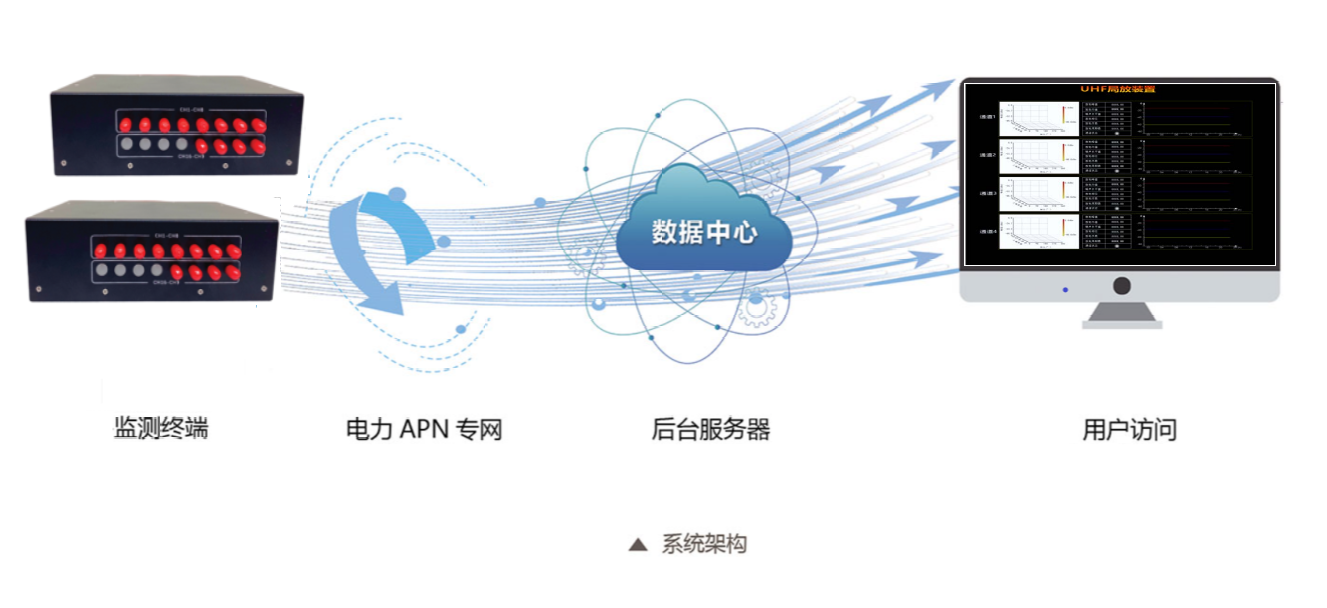

通过在开关柜安装内置式特高频传感器获取脉冲电流信号，将信号传输到采集单元进行分析处理，通过485通讯将数据传输到后台服务器系统，系统对开关柜局部放电进行检测和诊断。

采用UHF监测开关柜特高频局放是由原来脉冲电流法测局放发展而来的一种先进的局放测试方法，由于在较高频带上进行测量，能有效抑制各种低频干扰。本系统以UHF技术为主，实现对开关柜局放的绝缘状态实时监测。

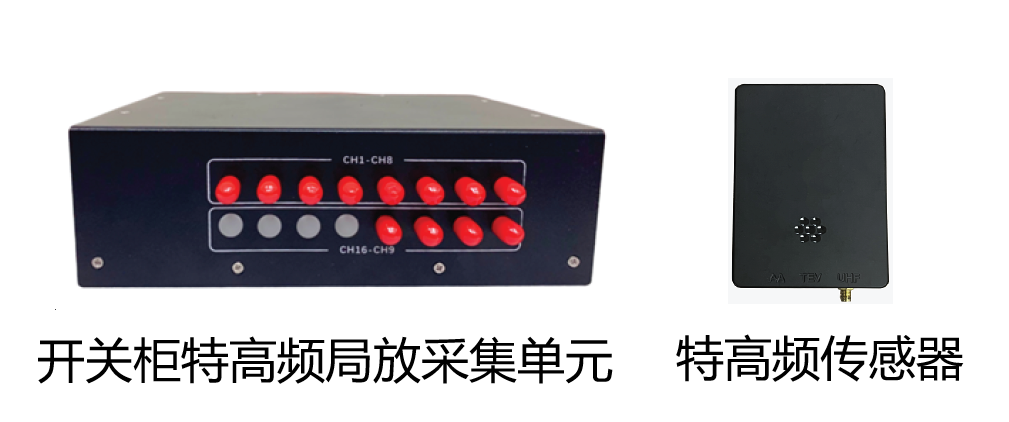

开关柜特高频局放监测系统主要由特高频传感器、特高频局放采集单元和后台服务器系统组成。

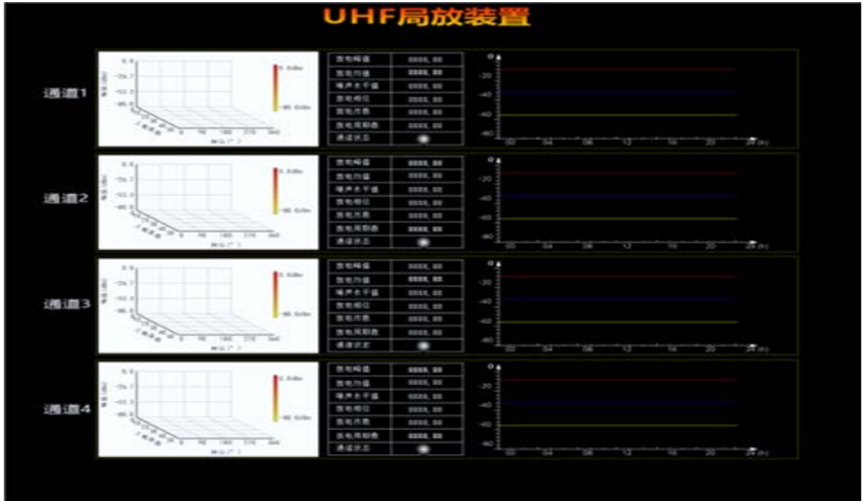

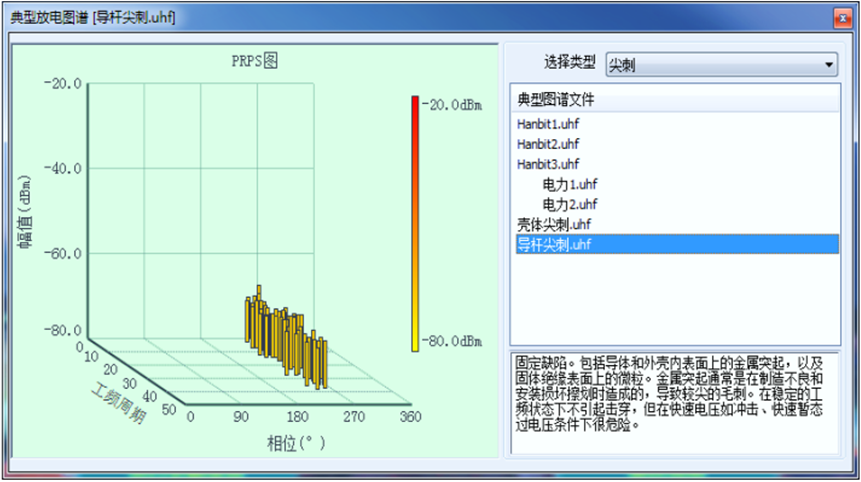

                             特高频局放监测界面

特高频传感器等效高度：＞10mm

检测频带：300MHz~1500MHz

防护等级：IP66

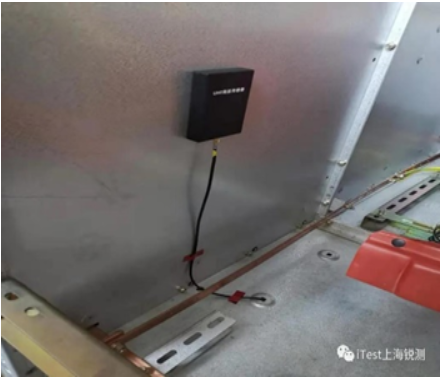

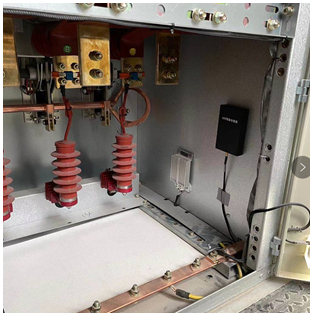

传感器：特高频传感器吸附式安装开关柜内壁，每台开关柜安装一只特高频传感器。

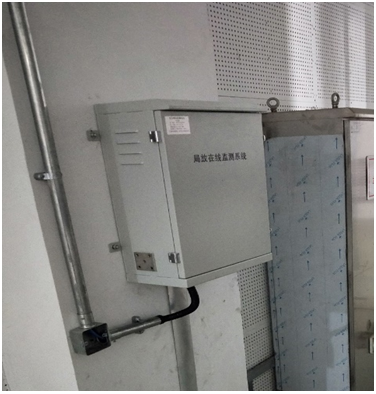

采集单元：采集单元壁挂式安装在开关柜附近，每台采集单元可同时接收多只传感器信号，通道数可定制。

后台系统：系统后台设计安装在开关柜室屏柜内，柜内部安装高性能工控机，显示器，键盘，鼠标，交换机以及开关柜特高频局放在线监测系统软件，数据就地分析处理后，统一上传到监控中心，集中显示，统一管理。
