▍▶ 背景概述
|
|
|

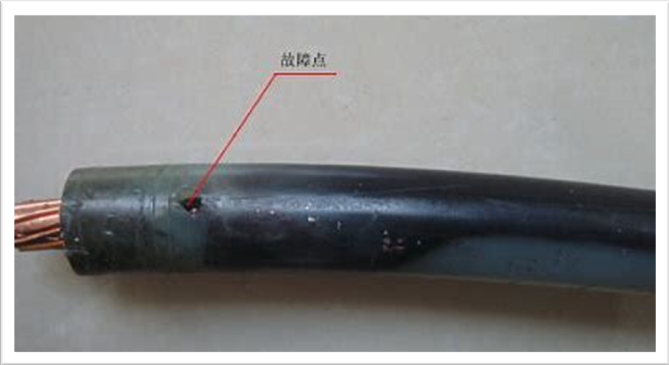

电力电缆在安装、外力受损、绝缘受潮、绝缘老化变质等情况下，极易出现各种故障，所以电力电缆所产生的故障在所有供电故障中占了相当大的比重。由于电力电缆敷设环境的多变性，再加之各种电缆及其附件新材料在电缆线路中的应用，现场查找故障点难度日益加大，因此故障定位亟待解决。通过实施电缆故障定位在线监测系统，可以实时监测电缆运行状态，并快速有效确定故障点位置和判断出故障类型。 |

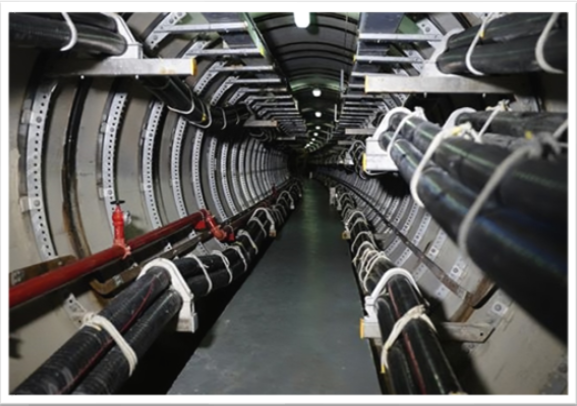

电缆故障定位在线监测系统主要应用于中高压电缆线路上，可快速判断故障电缆线路，以及故障点距离电缆线路终端的位置，大大缩短故障测寻时间，快速修复电缆故障，提高供电系统可靠性。当电缆发生故障时，导体对地击穿瞬间，产生的故障冲击波形将以行波方式向电缆两端传播。通过准确采集记录故障波形，即可根据故障行波到达电缆两端的时间差异，准确定位故障点位置。 |
|
▍▶ 系统功能
|
|

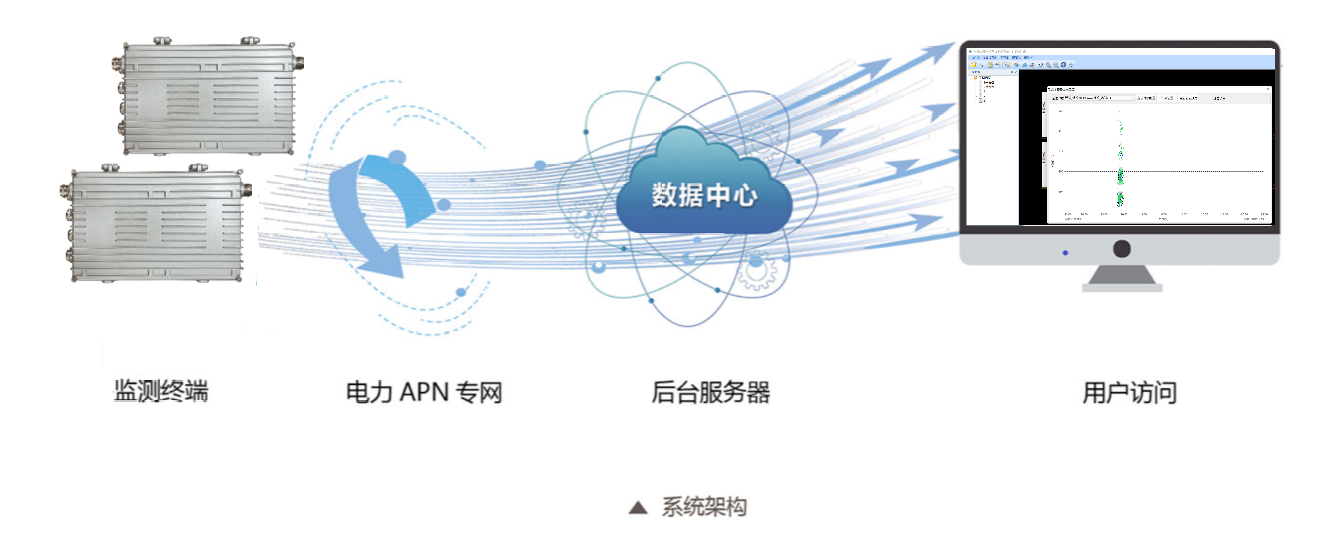

通过在终端或接头处接地线上安装高灵敏度传感器，实现对电缆故障的分区段或定点的实时监测，再通过光纤或无线4G传输给监测服务器，服务器端软件可展示各个采集单元所采集到的信号和诊断结果。
|
▍▶ 监测原理
|
|
本系统基于行波定位原理，在电缆故障发生后，快速精确定位故障点。通过监测故障点产生的行波传输到电缆两端监测终端的GPS时间差，即是A、B 监测终端主峰波头对应的时间差，与行波在电缆中传播的速度关系，分析计算故障点距离监测终端的距离位置。 |
▍▶ 监测设备
|
|

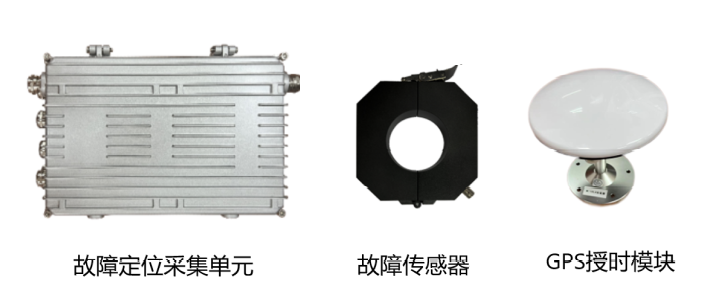

电缆故障定位在线监测系统主要由高频传感器、采集单元和后台服务器端分析软件构成。 |
|
|
|

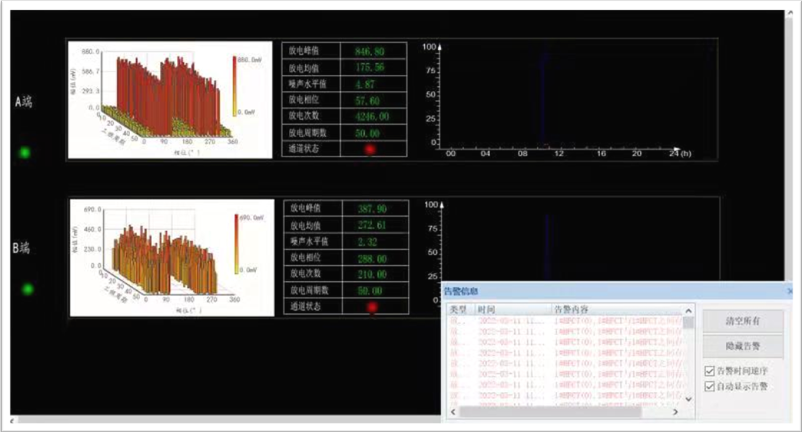

软件操作主界面

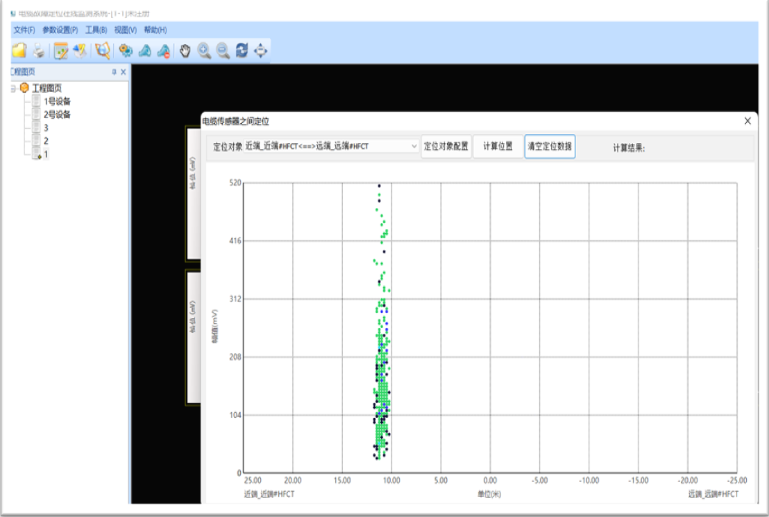

| 软件定位界面 |
▍▶ 技术参数
|
|
测量频带：0.1-30MHz |
授时精度：≤20nS |
定位精度：0.2%*L±5m（L为电缆长度） | 数据通讯：光纤、4G |
采样频率：100MS/s | 量程范围：10pC-100000pC |
工作温度：-40-80℃
| 系统供电：外接电源、CT耦合取电、太阳能 |
▍▶ 安装部署
|
|

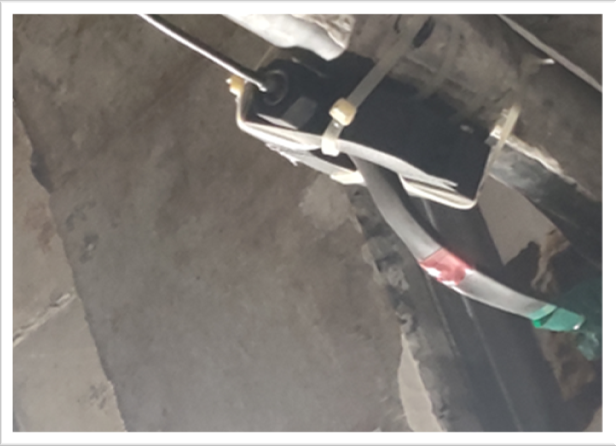

传感器：对于三芯电缆，每条电缆在电缆头接地线处安装一只开口式卡钳高频传感器，单芯电缆终端分别在A/B/C三相接地上各安装一只开口式卡钳高频传感器，通过同轴电缆将数据传输至对应的采集主机。 |
采集单元：每条电缆终端或接头安装一台采集单元，采集单元安装在接地箱附近，使用螺丝固定。采集单元通过光纤或无线4G将信号传输后台监控中心。 |
后台系统：系统后台设计安装在配电室屏柜，柜内部安装高性能工控机、显示器、键盘、鼠标、交换机以及电缆故障定位在线监测系统软件，数据就地分析处理后，统一上传到监控中心，集中显示，统一管理。
|
▍▶ 产品应用
|
|
|
|

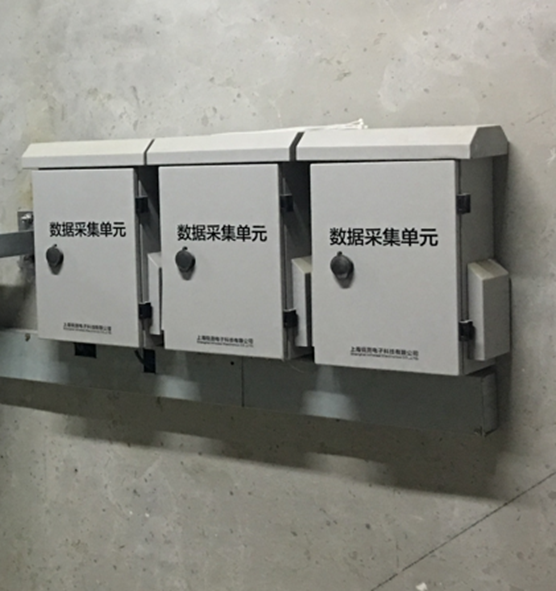

某工厂电缆故障定位在线监测装置
|

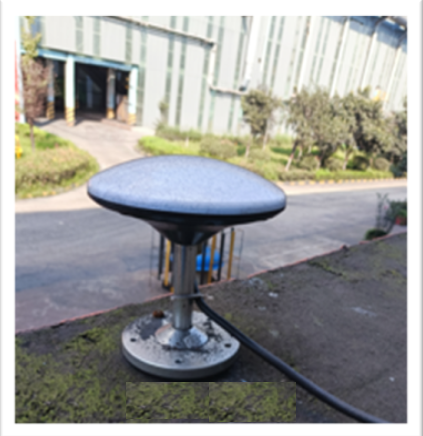

某变电站电缆故障定位在线监测装置
|
