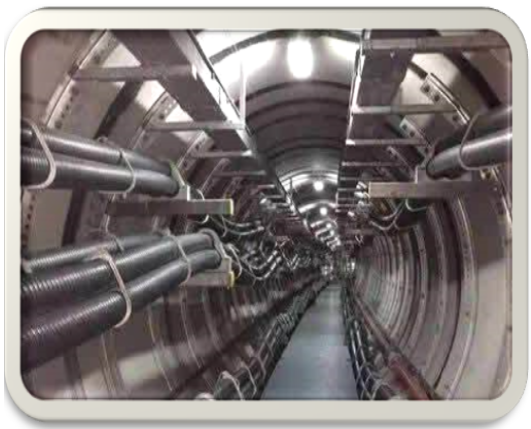

高压电缆的金属护层是电缆的重要组成部分当缆芯通过电流时，会在金属护层上产生环流，外护套的绝缘状态差、接地不良、金属护层接地方式不正确等都会引起护套环流异常现象，造成电缆绝缘局部发热，加速老化严重时导致电缆发生直接击穿接地故障；使电缆外护套破损；还会直接影响电缆线路的载流量。这些隐患会对电缆寿命和运行安全造成极大影响。因此对电缆进行护层接地环流在线监测显得尤为重要。

电缆外部是金属护层，当传导电能时，在线芯中的电流，会与外层金属护层产生切割现象的电磁感应。由于电磁感应会在金属护层上形成电动势，称为感应电压。其强弱与电流有关。当电流增大时，电压也增大，是一种递增关系。过大的电压会对护层 造成影响，甚至造成电缆击穿。因此，电缆每隔一段距离都要接一条接地线，目的就是释放护层上积累的感应电压，这样金属护层就与大地形成一条通路，在感应电压的影响下形成回路电流，将这个电流称为电缆护层环流。

本系统将电缆护套环流的大小及相对变化量作为电缆状态的判断依据，实时监测金属护套环流及其变化量，即可实现电缆接地环流在线监测。通过在电缆接头处安装环流监测装置对接地环流信号和本体电流进行检测和采集，数据传输到后台系统进行分析处理诊断评估电缆状态。

当电缆线芯中有电流流过时，将会使金属护层上产生感应电势。在护层开路时，这个感应电势可能会很大，有时不但会危及人身安全，还会击穿金属护层的外护层，尤其是电缆线路发生过电压及短路故障时，在金属护层上会形成很高的感应电压，使电缆外护层绝缘发生击穿，故应在金属护层的一定位置采用特殊的连接方式和接地方式。

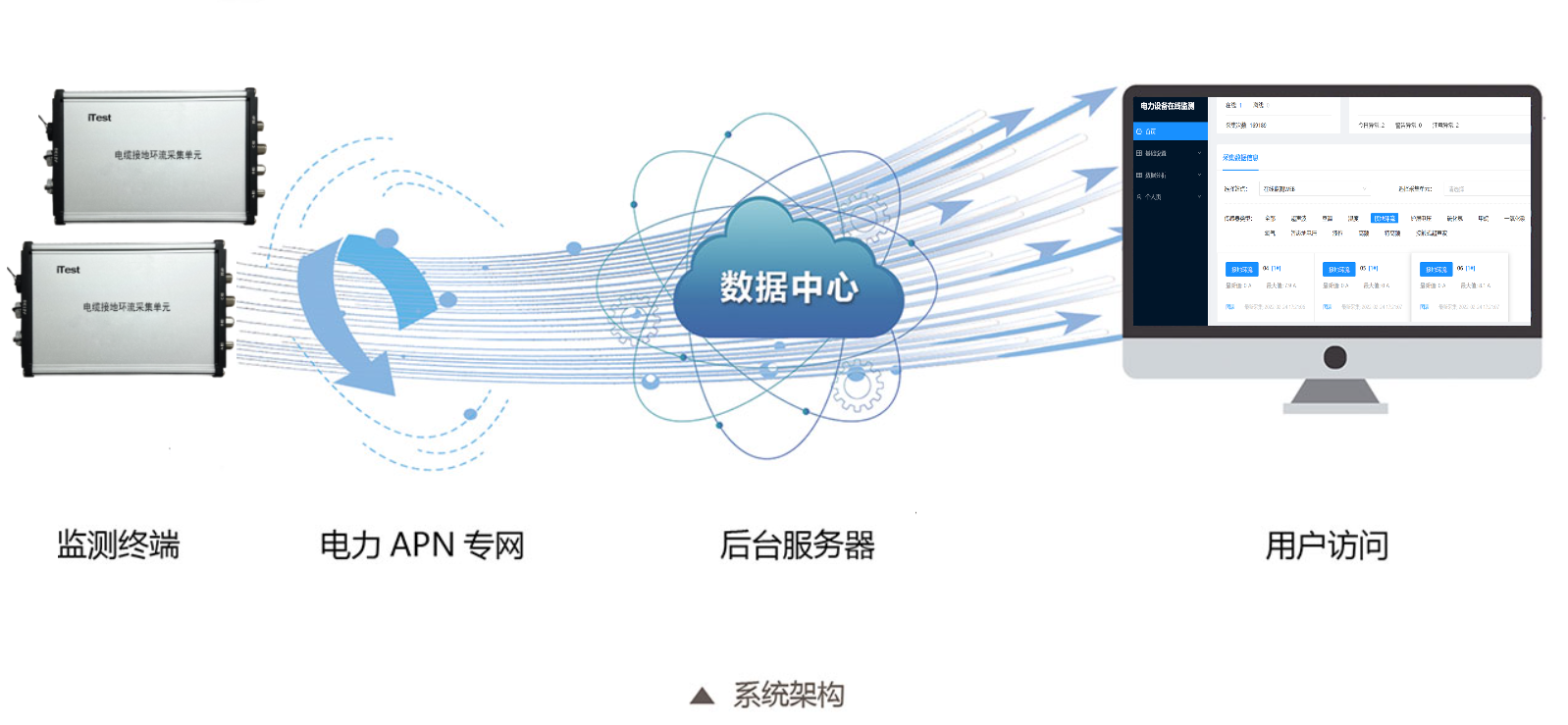

电缆接地环流在线监测系统组成为：环流传感器、环流采集单元、后台服务器系统。

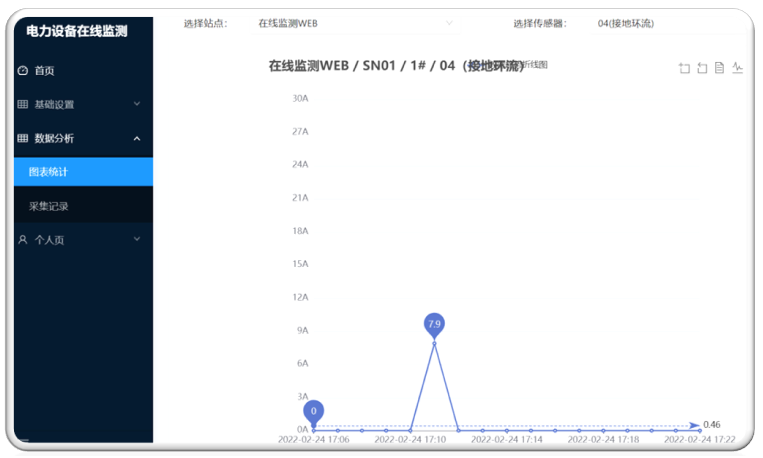

                                            软件管理主界面

采样速率：100KS/s

采样精度：12bit

准确级：不低于0.5级

工作电压：DC9-36V

通讯方式：485、光纤、网线、无线

取电方式：CT取电、太阳能、220V电源

测量范围：0～1000A ，可根据需要定制量程：200A，400A，600A，800A，1000A

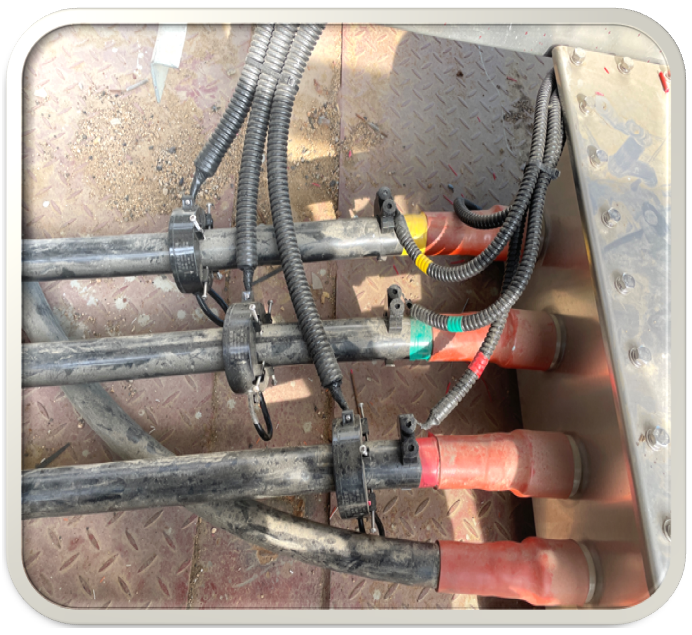

传感器：环流传感器安装在地线上获取环流信号，属于非侵入式检测法，不需要停运。

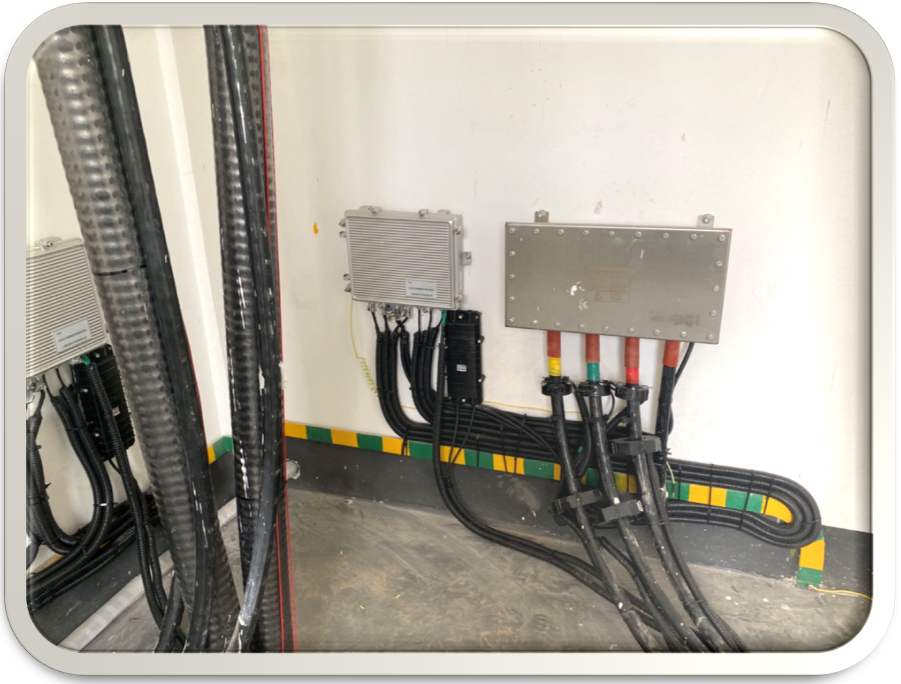

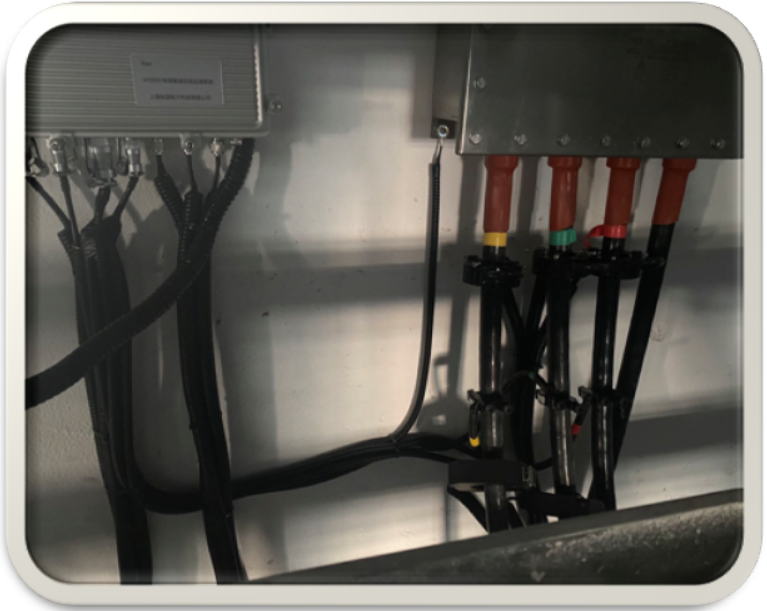

采集单元：系统采用分布式组网结构，每组（A,B,C三相环流以及电缆本体电流）电缆接头放置一个前端采集单元，为保证环流信号的顺利传输和准确解析，单台环流监测装置可接入4通道监测数据。

后台系统：系统后台设计安装在配电室屏柜，柜内部安装高性能工控机，显示器，键盘，鼠标，交换机以及电缆接地环流在线监测系统软件，数据就地分析处理后，统一上传到监控中心，集中显示，统一管理。
