声波成像—配电案例
    发布时间: 2021-06-04 10:51
声波成像—配电案例

关键词：电力设备、状态检测、声波成像






一、10/35kV 开关柜类声波成像异常报告

设备名称：XX10kV开关柜
 检测日期：2020年4月5日
天气：多云
 温度（℃）：20
 湿度（%）：65

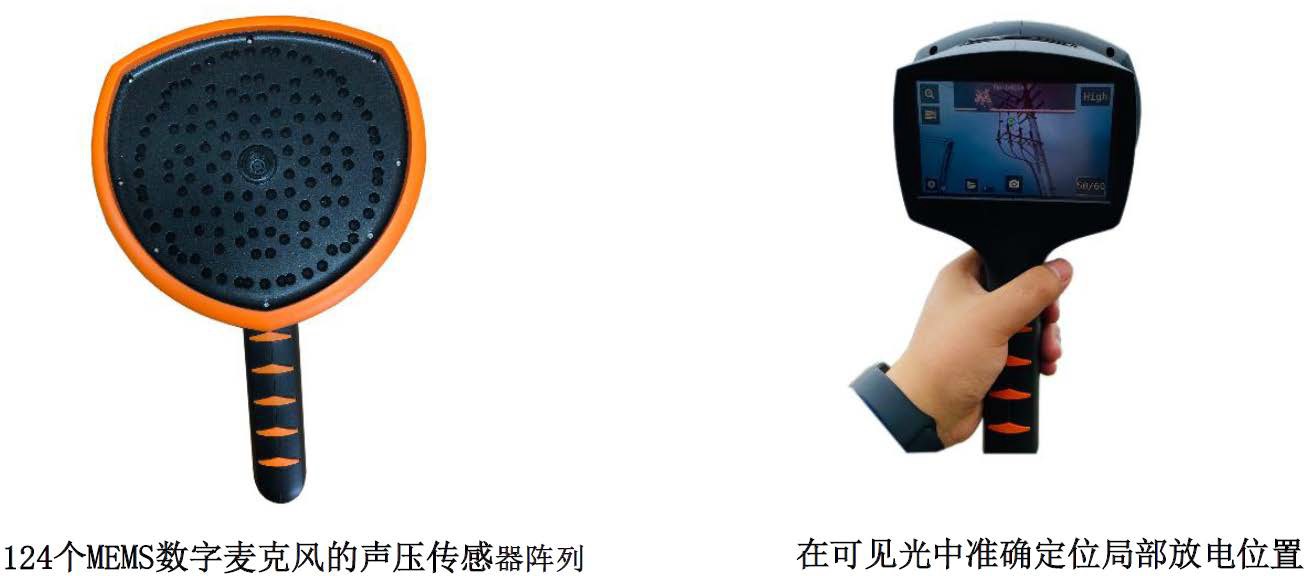

 设备型号：NL800声学精确定位成像仪
运行概况：运维人员发现设备存在异常放电声响，现场检查无法定位异常声源位置。
声波图谱分析

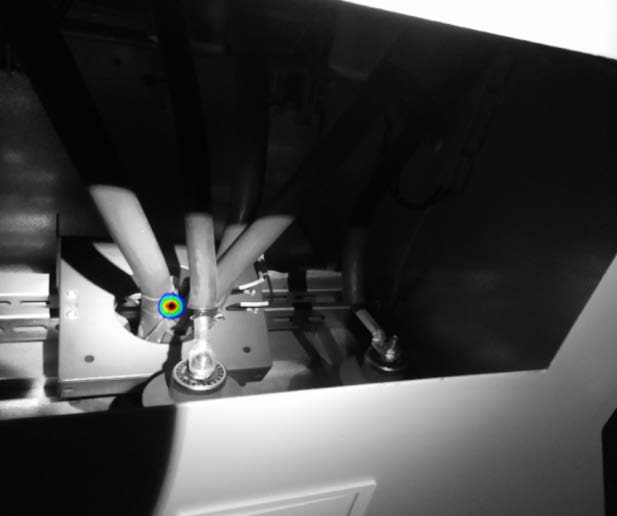

现场测试照片
 缺陷位置照片


图像分析

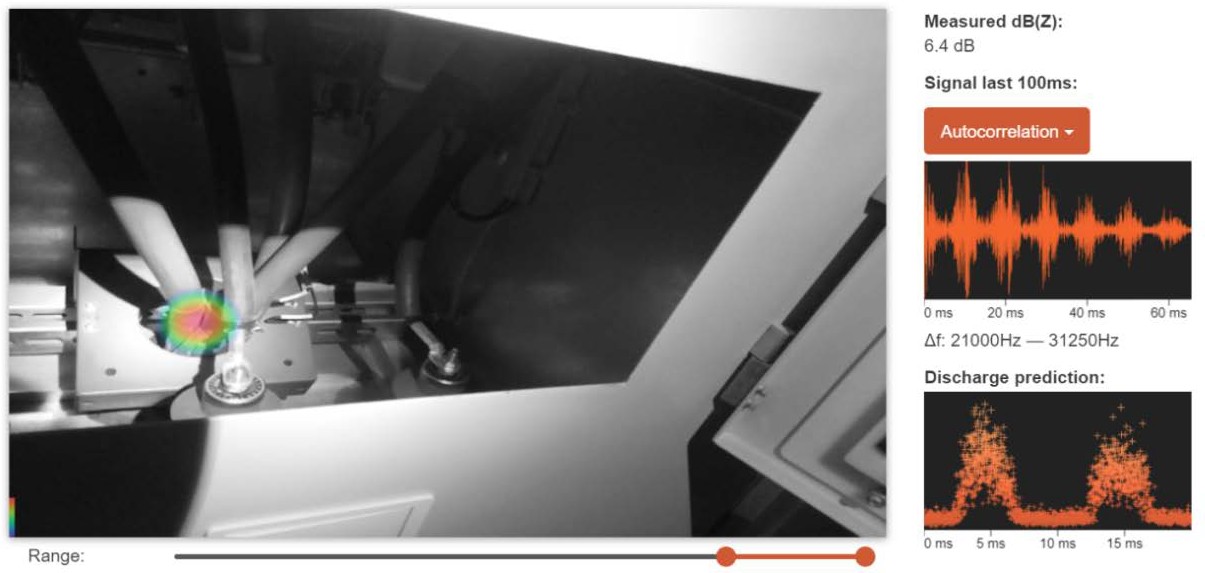

通过声学精确定位成像仪测试图像可见在电缆终端头三叉处存在异常声源，最大放电幅值为6.4dB。
处理意见
 建议在条件允许的情况下增加相间绝缘和绝缘距离。


设备名称：10kV开关柜
 检测日期：2020年4月5日
天气：多云
 温度（℃）：20
 湿度（%）：65
 设备型号：NL800声学精确定位成像仪
运维概况：运维人员发现设备存在异常放电声响，现场检查无法定位异常声源位置。
声波图谱分析

现场测试照片

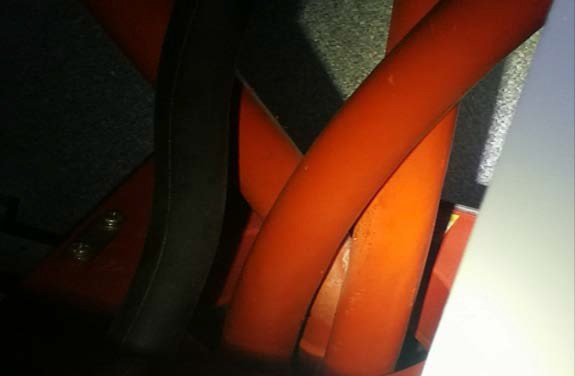

 缺陷位置照片


图像分析

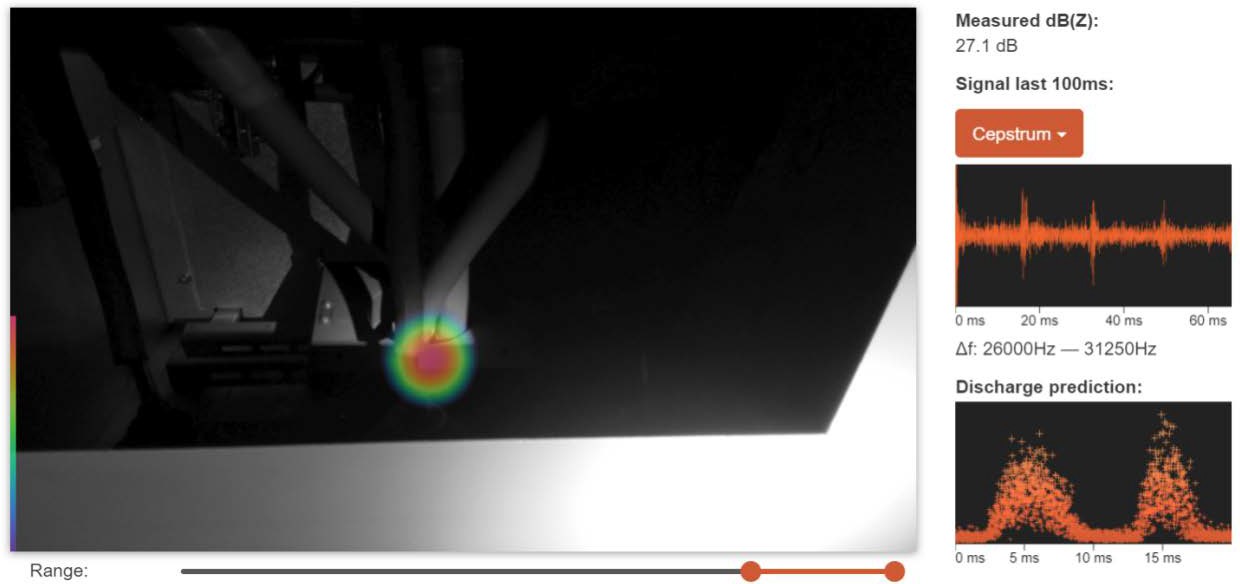

 通过声学精确定位成像仪图像可见在电缆终端头三叉处存在异常声源，最大放电幅值为27.1dB，现场观察相间存在明显白色放电通道。
处理意见
 建议在条件允许情况下对终端头进行更换或者定期巡检观察劣化趋势，及时定时检修计划。



设备名称：35kV开关柜
 检测日期：2020年4月15日
天气：晴
 温度（℃）：15
 湿度（%）：56
 检测型号：NL800声学精确定位成像仪
运行概况：运维人员日常对35kV开关柜进行巡视，通过NL800声学精确定位成像仪发现进线的母线桥箱一个螺丝存在异常声源。

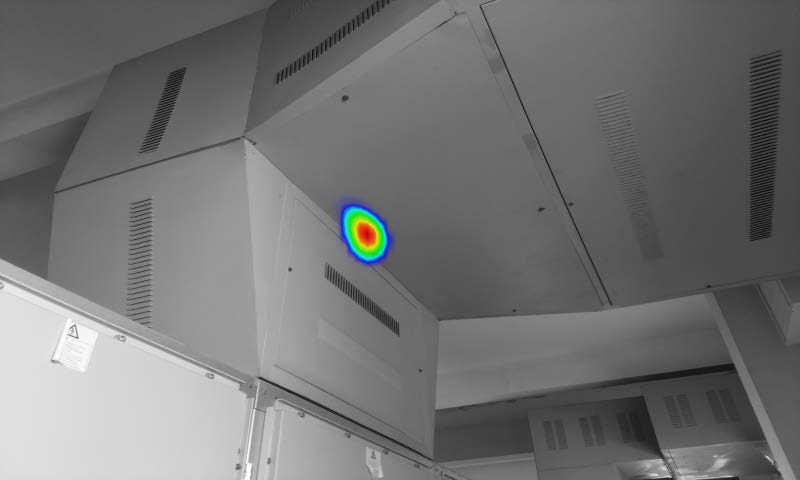

声波成像现场照片

图像分析
 通过声波精确定位成像仪清晰的看到开关柜顶端桥箱位置其中一颗螺丝存在异常声响，
下端散热孔未检测出异常，初步判断由于螺丝松动导致。
处理意见
 建议在条件允许的情况下停电检修。
