局放检测服务
    发布时间: 2020-03-10 14:28
  (1)声波成像局部放电检测NL Camera手持式声波成像仪是一种新型集三功能于一体的PD局放定位检测、噪声源识别定位、气体泄漏定位检测和分析诊断系统,利用124个高灵敏度数字麦克风阵列,采用遗传优化算法以及远场高分辨率波束形成技术将采集的声音以彩色等高线图谱的方式可视化呈现在屏幕上,有效的测量声场分布,声像图与可见光的视频图像完美叠加,形成类似于紫外仪对导体电晕放电周围光子数的检测功效、如SF6红外热像仪对气体泄漏点的色差形成红外影像(如烟雾状)进行视频可视、如大型的麦克风声学阵列系统(Microphone Array)对场景噪声源的探测及定位功能。非常轻巧的NL100 Camera声波成像仪能够对稳态、瞬态以及运动声源进行快速识别定位,异音异响测试和轨迹跟踪定位等,帮助人们直观的认识声波、声场、和声源,了解被测设备产生噪声的部位和原因,进而能够迅速地进行问题的排查和隐患的消除。

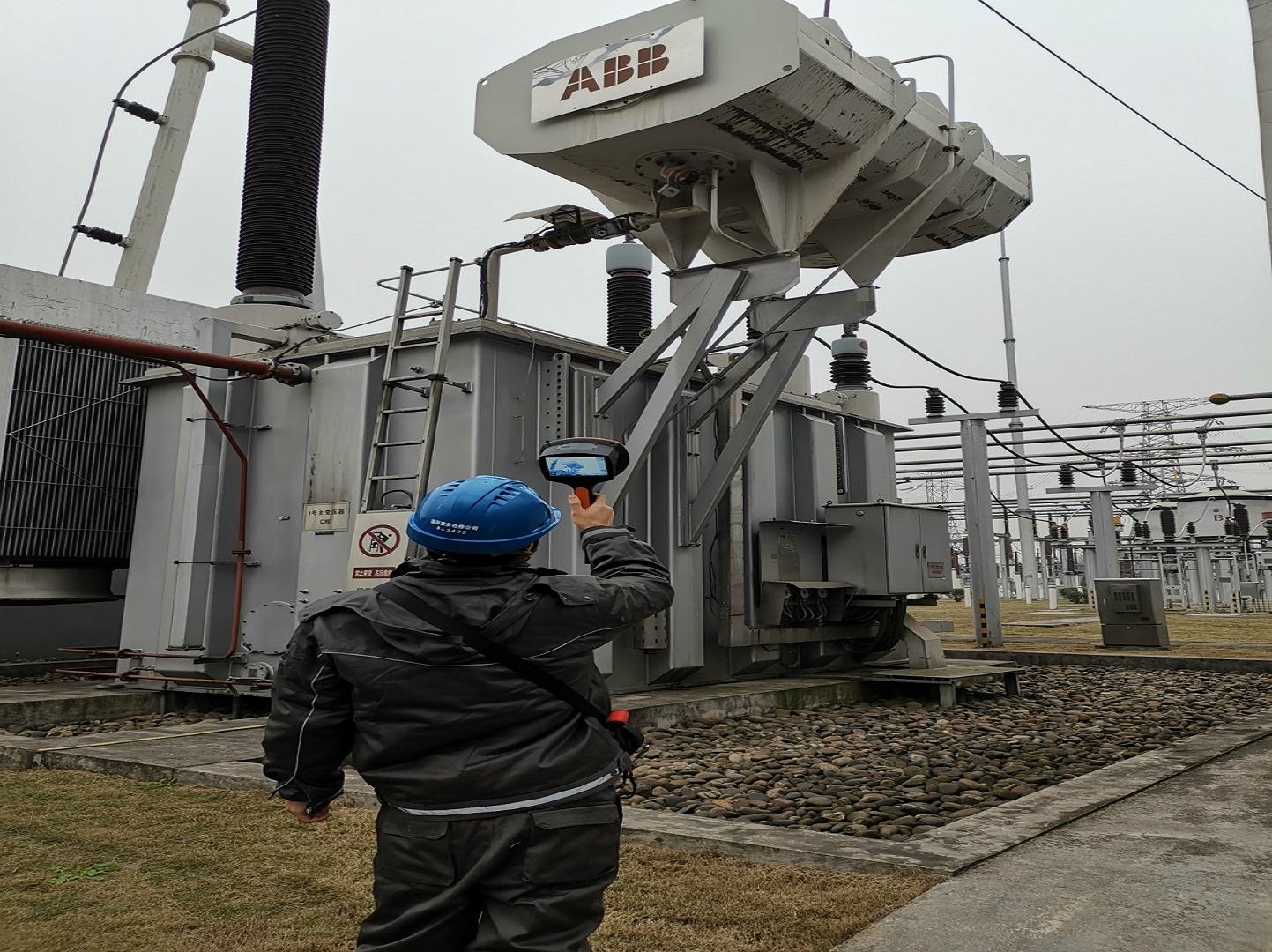

  NL Camera声波成像仪可广泛地适用于电网公司的高压架空线路的带电巡检扫测及定位、变电站各种裸露高压设备的电晕放电、悬浮放电、表面放电、以及瓷套内、外部等放电类型的检测及定位、以及各种气体管道泄漏检测及定位、设备异常振动查找等多场景、多功能一体;轻巧便携的手持仪在我们所关注的方向上形成非常精确的声学图像,方便我们用户在现场进行非接触式的扫测,在常规的巡检过程中,查找出设备的潜在隐患。使用随机的外置电池,可以轻松连续8个小时进行拍照检测,并将实时的测量数据同步输入到办公室的云端。 在云端,根据核心的交流放电算法,立即对放电信息进行分类,准确度达到99%。 这是一种安全的空气放电还是连接不好? 还是绝缘体内有一个缺陷 当多个用户都在使用NL100 Camera手持声波成像仪时,云端系统可以在整个团队,进行在线、或PDF检测报告共享试验结果。

  (2)超高频局部放电检测
由于传统检测方法存在不足,继而出现了新的检测方法一超高频检测。变压器局部放电所产生的超高频(300-3000MHZ)电信号实现了电力变压器局部绝缘放电的检测和定位,并实现了抗干扰。采用超高频检测变压器局部放电主要优点有:一是局部放电脉冲能量几乎与频带宽成正比,当只考虑检测元件的热噪声对灵敏度的影响时,用超频宽带检测有更高的灵敏度;二是研究表明在变压器使用现场,变电站的背景、噪声和空气中电晕产生的电磁干扰频率一般很低,可用宽频法对其进行有效的抑制,用窄频法将其与局部放电信号加以区别。由此可见,用合适的超高频传感器可以测量真实的变压器绝缘中局部放电的性质和物理过程。
