电缆局放在线监测装置
    发布时间: 2019-12-09 13:46
电缆局放在线监测装置
电缆局放在线监测装置
1.系统特点
     传感器与数字化单元一体化设计，连接可靠，抗干扰能力较强、集成度较高；
     通过 POE 技术从间隔层供电，方便调试和维护；
     站控层 POE 交换机实现供电，网络数据交换和同步信号传送，
     简化的站控层子系统降低了系统成本和维护性，提高系统可靠性；

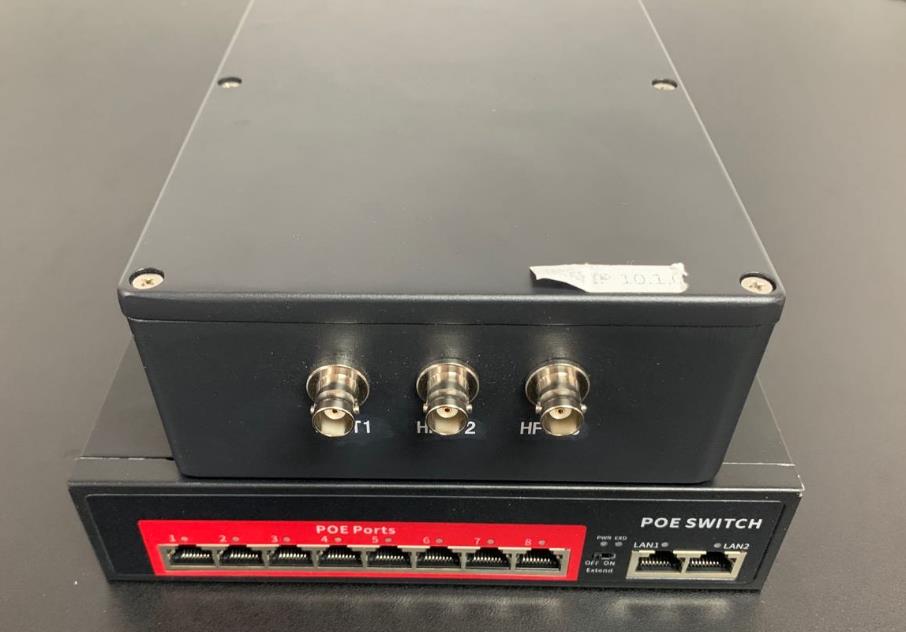

     PDV-3H 监测节点由金属盒覆盖，固定在相关设备上
2.数据采集
     监测节点的采集模式是在节点上电后进行连续的峰值采集，采样率 20MSps, 采集数据按照 50Hz 周波的方式进行组织，50Hz 周波按照相位被分成了 360 段，每一个相位段，当采集幅度超过触发电平时，会产生一个脉冲记录，并被记录，单独一个脉冲记录包含了脉冲对应的周期，脉冲幅度和脉冲位置（相位），当多条脉冲记录在时间域上连续记录的时候，就形成了脉冲数据流，脉冲数据流会被节点软件进行统计。
3.数据统计
     脉冲数据流被节点软件在时间域上进行统计，当时间域的统计时间即统计时间窗到达时，节点软件会输出这个统计周期内对应的最大幅度，脉冲个数。统计时间窗包括 1s-60s 的时间尺度，可以被上位机软件进行设置，举个例子，当统计时间窗为 10s 时，节点软件每间隔 10 秒统计出一组数据（最大幅度，脉冲个数）。
4.技术参数
指标
 描述
通道数
并行3路高频CT（HFCT）通道
采样速率
20Msps
采样精度
12位
检测灵敏度
HFCT均为±1db
检测动态范围
≥60db
检测信号带宽
高频CT(HFCT)0.5-30MHz
传感器连接
HFCT传感器外置，采集器上保留接口
整机功耗
4.3瓦/小时
供电方式
POE方式供电，48V DC
重量
800g
操作系统
Windows CE 6.0
上电启动时间
8秒
防护能力
检测装置电源端子和信号端子对地应能承受1min/2kV的工频耐压和5kV的标准雷电波（1.2/50us）有VFTO瞬态过压、过流、防雷等保护措施
抗震性能
能够耐受地面水平加速度0.25G和地面垂直度加速度0.125G的振动试验（G为地心引力加速度）
电磁兼容性能
能承受GB/T14598.9中规定的严酷等级4级
能承受GB/T17626.5中规定的严酷等级4级
