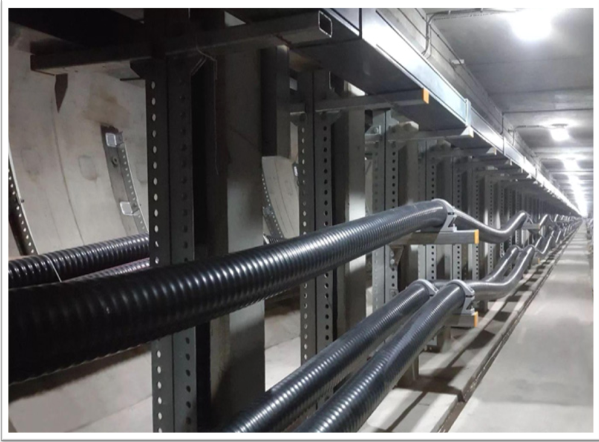

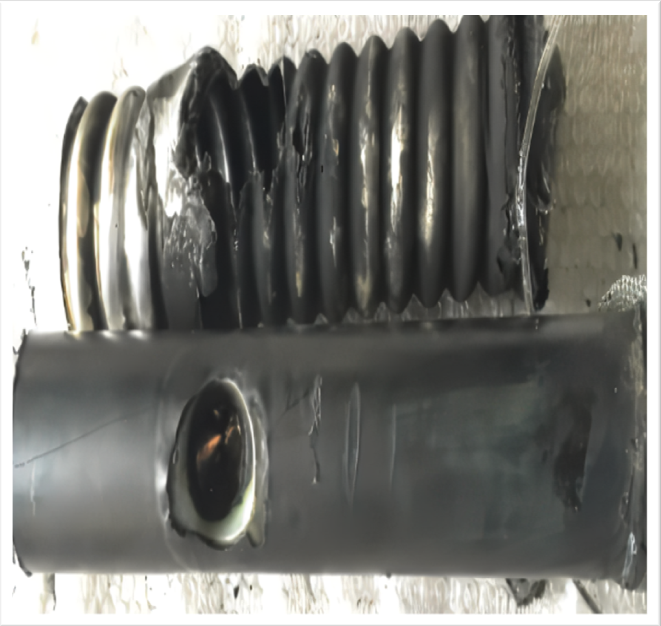

随着城市建设的不断发展，相应的城市供电设施也随之迅猛发展，电缆作为输送电力的载体在城市下方逐渐形成了一个规模庞大的供电网络，由于电缆分布众多，如何提高电缆运行效率和保障电缆运行安全是当前电力部门所面临的重要问题。潜伏性电缆故障不及时消除会发展为永久性故障，甚至发生火灾事故，造成重大经济损失，并且修复周期长。而且电缆敷设环境复杂，电缆火灾对市政管线、电缆隧道、地铁、包括地面设施和人员安全也会造成巨大威胁。因此对电缆的运行状态实现实时在线监测，对保障供电以及电力安全生产有着重要的意义。

《国家电网公司输变电设备状态监测系统标准化设计方案》中指出∶输变电设备状态监测系统建设的总体目标是面向公司坚强智能电网建设要求，建立"两级部署、三级应用"的统一输变电设备状态监测系统和标准开放的信息技术框架，规范各类输变电设备状态监测装置的数据处理、接入和控制，实现重要输变电设备状态的实时监测和评估等功能。通过电力电缆综合监控系统，可实现电缆设备运行状态的实时监测、预警、分析、诊断等诸多功能，满足国网公司对于电力电缆监测的相关要求。

电缆综合在线监测系统，针对电缆运行状态中电缆故障、接地环流、电缆绝缘状态、温度进行监测和诊断，消除潜伏故障，提前检修，保障电力系统安全运行。

1.软件定制化

l软件界面根据项目实际情况定制化开发。

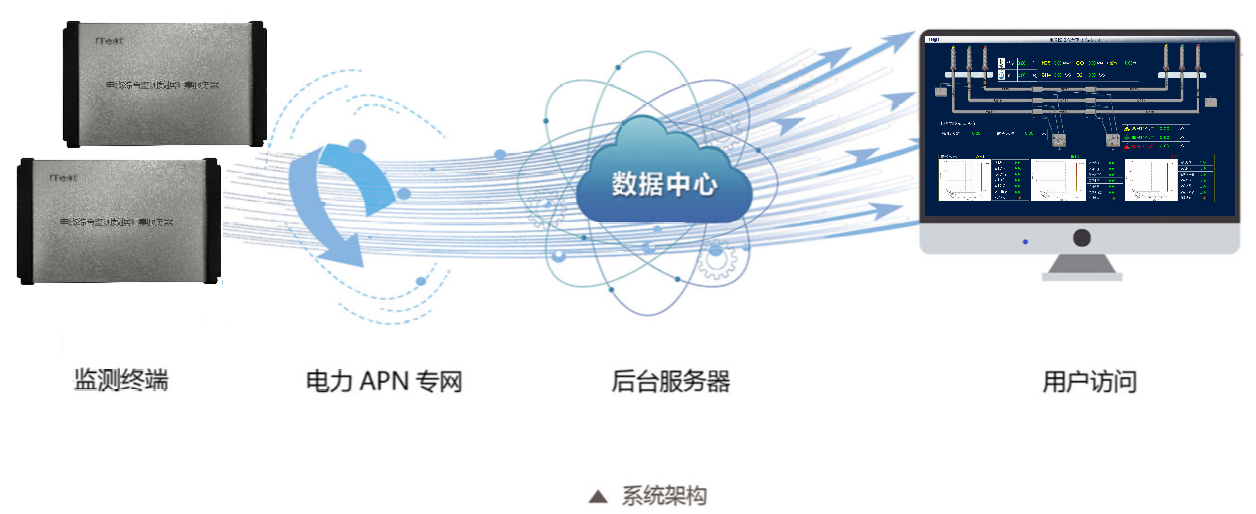

l可向第三方集中监控平台提供监测数据，可提供软件或硬件底层接口，与综合管理平台无缝融合。

                                                                                                     电缆综合在线监测软件操作界面

基于行波定位原理，在电缆故障发生后，快速精确定位故障点。通过监测故障点产生的行波传输到电缆两端监测终端的GPS时间差，即是A、B 监测终端主峰波头对应的时间差，与行波在电缆中传播的速度关系，分析计算故障点距离监测终端的距离位置。

l定位精度：0.2%*L±5m（L为电缆长度）

l授时精度：≤20nS

l量程范围：10pC-100000pC

l测量频带：0.1—30MHz

将电缆护套环流的大小及相对变化量作为电缆状态的判断依据，实时监测金属护套环流及其变化量，即可实现电缆接地环流在线监测。通过在电缆接头处安装环流监测装置对接地环流信号和本体电流进行检测和采集，数据传输到后台系统分析处理诊断评估电缆状态。

l采样速率：100KS/s

l准确级：不低于0.5级

l采样精度：12bit

l测量范围：0～1000A ，可根据需要定制量程：200A，400A，600A，800A，1000A

采用宽频带脉冲电流测量方法，通过在电缆头处安装局放监测装置，对局部放电信号进行检测和采集，采集到的数据通过光纤或无线传输到后台系统，进行数据分析处理评估电力设备的绝缘缺陷状态。

l最小测量放电量：5pC

l采样频率：100 MS/s

l相位分辨率：0.1°

l测量频带：500kHz~30MHz

l放电脉冲分辨率：10μs

l转移阻抗（测量灵敏度）：≥15mV/mA

采用分布式光纤测温技术对电缆温度进行在线监测，通过在电缆表面敷设一根测温光缆实现电缆温度的监测，光纤主机对检测的数据分析处理后,将数据传输到后台系统。

l连续分布式测量，测量距离远。

l适于远程监控寿命长，成本低，系统简单。

l灵敏度高，测量精度高，空间分辨率：±1m定位精度；1m温度分辨率；0.1℃温度精度。

以1回高压电缆为例：

l在每回电缆上安装一套双端电缆故障定位装置（含2台3通道故障定位采集单元，6只高频传感器）。

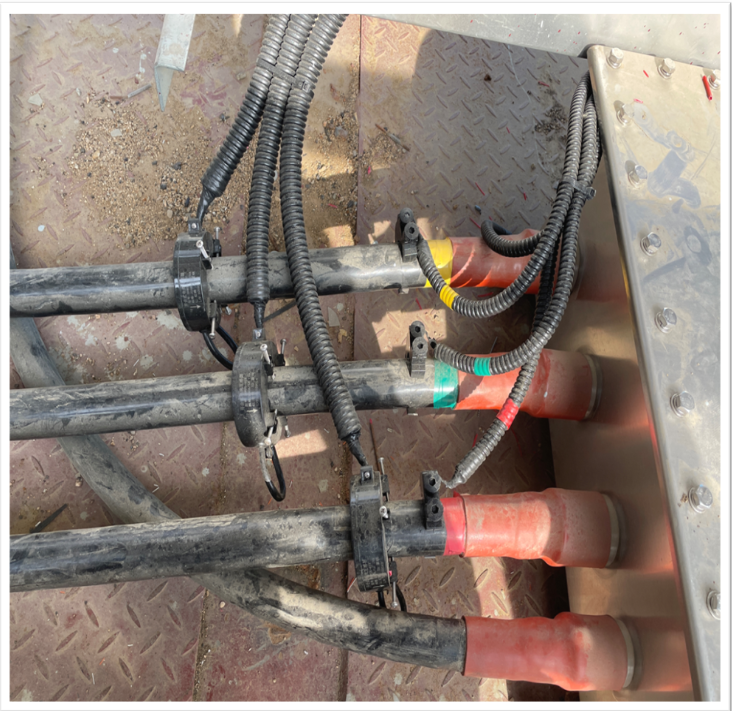

l在每回电缆接地处安装一套接地环流监测装置（含1台4通道环流采集单元，1只工频电流传感器及3只环流传感器）。

l在每回电缆接地处安装一套局放监测装置（含1台4通道局放采集单元、3只局放传感器及1只工频相位传感器）。

l在电缆表面敷设测温光缆，并考虑15%的余量；测温光缆每2km需使用光缆接续盒进行接续连接。

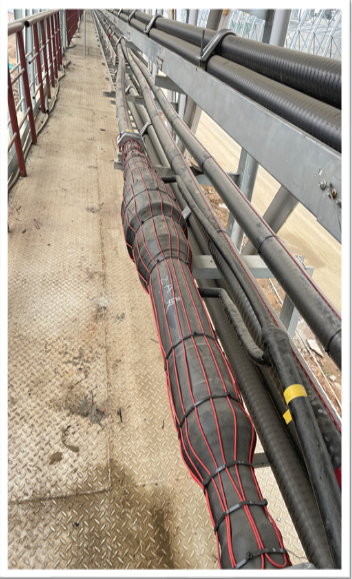

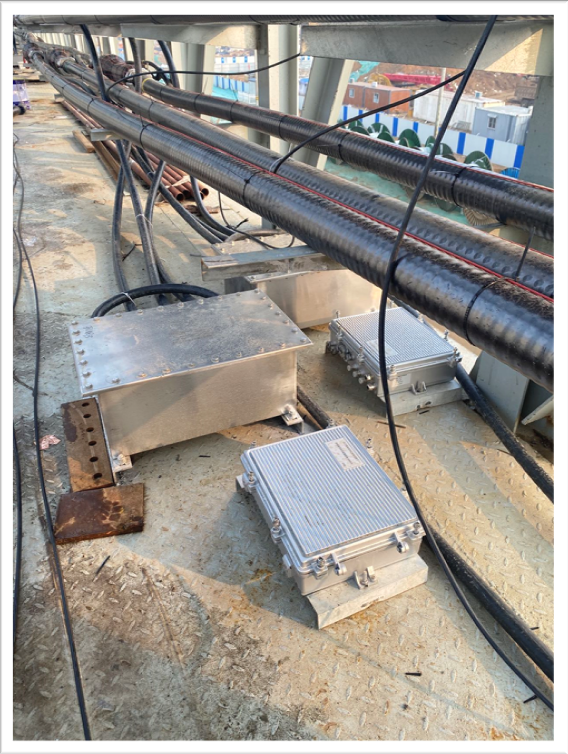

                                                                                                 某钢铁厂电缆综合在线监测装置

                                                                                               某供电公司电缆综合在线监测装置
