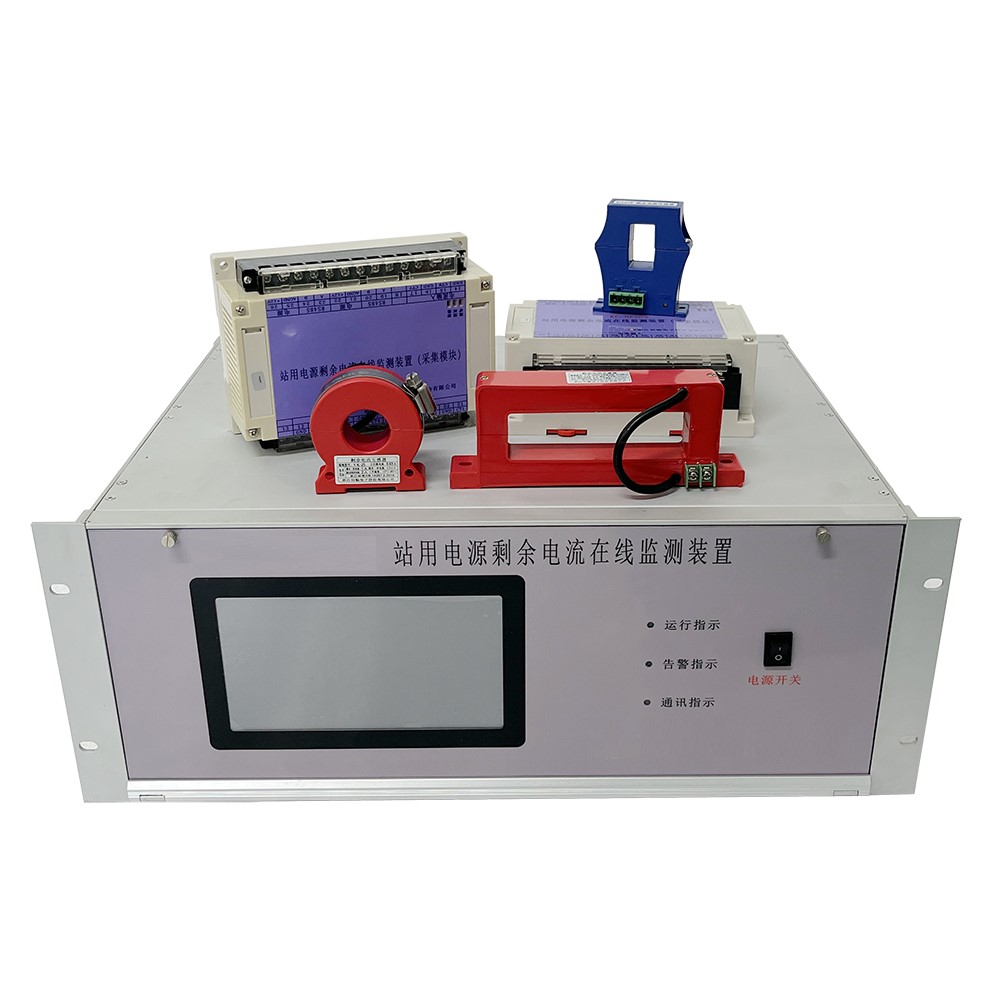

产品图片

系统架构

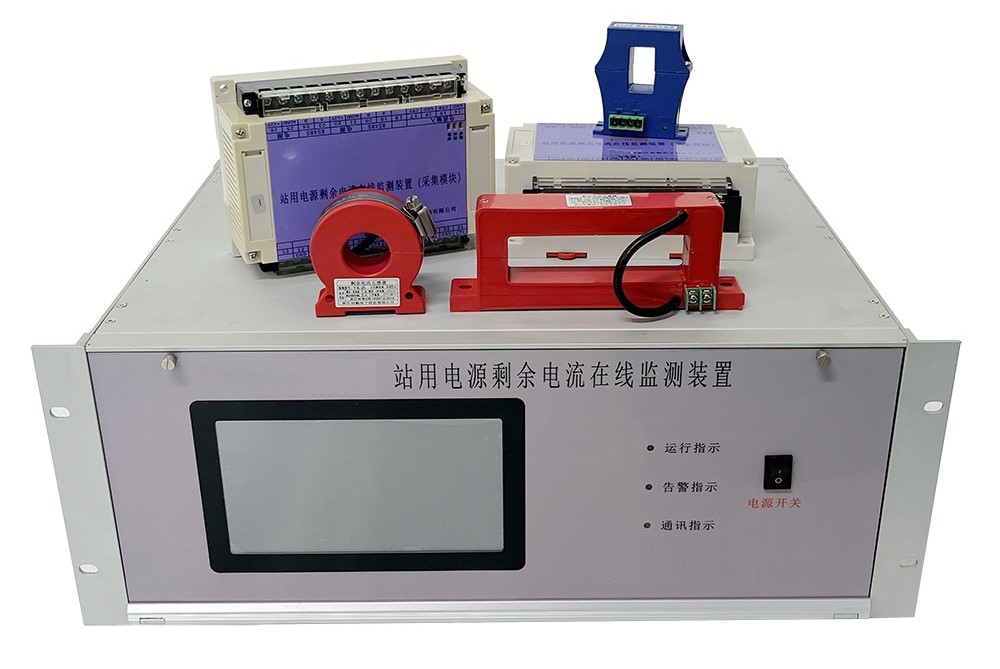

全系统由主控制器（主机）、电流采集模块、专用交流互感器共三部分构成。

主机固定于屏体上，为整个系统的核心控制单元，也是监控信息显示和设置信息输入的主界面。互感器安装在各个交流馈线出线回路处。采集模块位于主机和互感器之间，可根据需要灵活选择安装位置。

主机和采集模块之间通过RS485通信。主机和采集模块之间的通信由模块的唯一地址码决定，和模块的物理位置无关，给现场系统配置带来了高度的灵活性。每个模块可以挂接8只互感器。

功能特点

1、 可以实时监控系统交流电压、剩余电流并告警。

2、 可以单独设置每一回路剩余电流报警门限。

3、 具有回路剩余电流预警功能。

4、 具有回路剩余电流告警历史记录存储功能。

5、 可以校准系统电压与每个采集模块的回路电流

6、 装置具有与远动装置的接口功能。可以提供遥信无源节点、标准485接口。装置支持Modbus规约。

7、 装置采用分布式结构设计，安装维护方便。

8、装置可以自动找出剩余电流报警回路与预警回路。

技术参数

1、电压监测路数：3路

2、电压监测范围：0-300V

3、电压监测精度：±3%

4、适用系统电压等级：单相或三相交流系统

5、报警输出触点容量：AC 250V 5A或DC 30V 5A

6、通信接口：RS485

7、工作环境温度：-10℃～+50℃

8、空气相对湿度：90％（25℃）、50％（40℃）

9、装置工作电压：220VAC±10%、220VDC±10％或110VAC±10％、110VDC±10％
