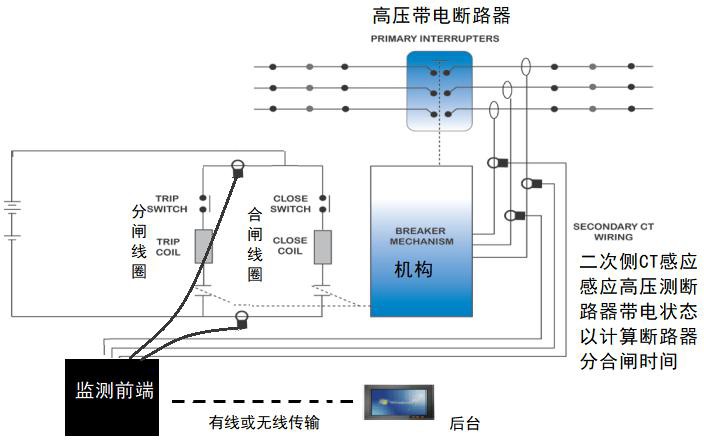

机械特性在线监测装置，主要对开关柜、GIS、户外开关设备进行断路器机械特性在线监测，从分合闸线圈电流时间及幅值波形、断路器分合闸时间、储能电机状态等进行综合监测，弥补了断路器设备无有效状态监测的空白。同时实现了长期对运行后的断路器进行“首次分闸时”的状态评估，此时断路器机构状态最接近运行中断开故障电流时的状态，通过线圈电流波形的诊断，能及时发现并定位操作机构的缺陷，有效指导断路器状态检修策略。
产品特点：
安全—电流传感器采用非接触式安装，对控制回路本体无影响。电压监测采用装置内外双层保护措施，外部有明显保护和分断电。
可靠—传感器均通过严格的环境适应性。
分析—监测上采用分/合闸线圈电流监测技术；评估上采用波形分析、序列分析、相似性分析、智能分析等方法；应用上采用在线监测，自动评估方式。
电力标准通讯协议—兼容现场已有管理系统的通讯协议以及无线通讯协议。
技术特点：
1.检修技术精益化—采用分/合闸线圈电流监测技术，波形分析技术，提前发现潜在缺陷。
2.检修试验自动化—采用在线监测，自动评估的方式替代人工停电试验，一方面减少停电时间，降低因非正常运行方式带来的运行风险，提高试验评估效率。
3.检修决策数字化—量化断路器健康状态，检修活动精准且有针对性，避免过度检修或不足。
|
序号
|
名称
|
单位
|
参数
|
|
1
|
工作
环境
|
工作温度
|
℃
|
-20～50
|
|
2
|
环境湿度
|
%
|
5～95%（非凝露）
|
|
3
|

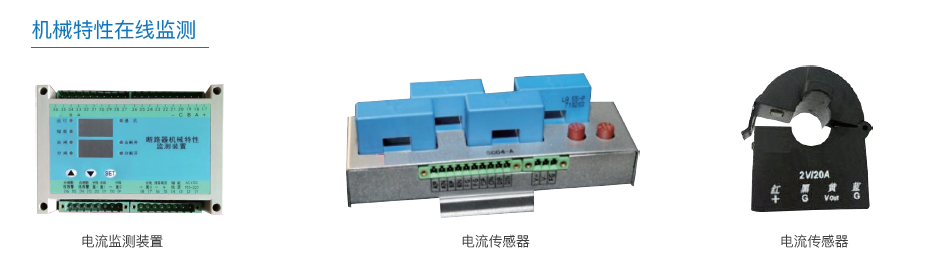

传感器类型
|
/
|
电流型霍尔穿心传感器
|
|
4
|
监测信号
|
/
|
分/合闸线圈电流、储能电机电流、副分线圈电流
|
|
5
|
分/合闸线圈电流范围
|
A
|
0～25
|
|
6
|
储能电机电流范围
|
A
|
0～50
|
|
7
|
分辨率
|
mA
|
≤10
|
|
8
|
采样频率
|
Hz
|
10k
|
|
9
|
精度
|
/
|
1％FS
|
|
10
|
固定方式
|
/
|
采用导轨式安装
|
|
11
|
安装部位
|
/
|
穿接在电流回路
|
|
12
|
触发方式
|
/
|
自动触发录波
|
