DTM变压器套管及局放在线监测系统
    发布时间: 2019-12-23 10:35

上海锐测

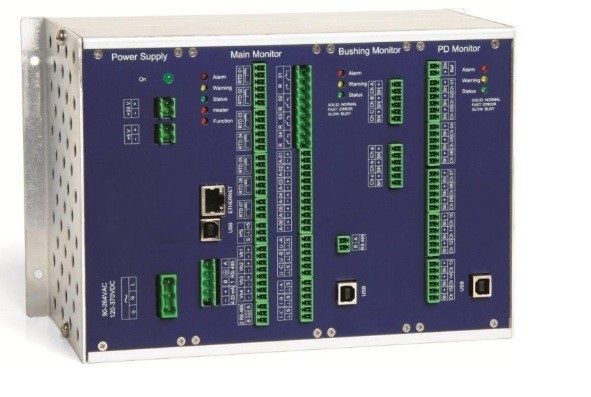

DTM变压器套管及局放在线监测系统
DTM变压器套管及局放在线监测系统—上海锐测
产品介绍：
      长期运行的变压器，变压器油在高温情况下逐渐分解出气体，气隙首先被击穿形成放电，在外施交流高压作用下，变压器油中也出现了放电，加速了变压器油质老化，更促使了局放的恶化。另外，变压器的铁心绝缘不良也可能导致放电，在故障较严重时还会导致铁心二点接地，甚至出现工频短路电流，局放最能有效反映变压器内部的绝缘状况。因此，对变压器局放实时在线监测并及时报警，对保障变压器稳定运行具有重要的意义。
技术参数：
1、15个同步、局放测量通道/每个PDM测量模块
2、频率范围：从1MHz-----20MHz
3、除噪技术：根据脉冲时间和幅值，时间到达法、脉冲极性识别法
4、测量指标：pC/mV放电量，pps脉冲数、PDI(mW)放电强度、相位
5、四种类型诊断图谱：（PRPDD）相位分解图谱、3D图谱、
                                      PHD正/负脉冲幅值分析图谱、放电量趋势图谱
6、报警设置：根据放电量(pC、mV)或放电强度（mW）设定两级报警、趋势报警
7、内置8M的存储器、配置USB、网络、RS485等通信接口、设备自检功能
8、适用于各种类型局放测量传感器：BAU套管末屛测量传感器、ROGS罗格斯线圈、HFCT高频电流传感器，EMC电容耦合器，RFVT射频电压传感器、RTD-PD局放测量传感器
