耐张线夹X射线探伤仪
    发布时间: 2019-08-08 10:14

PIXGEN

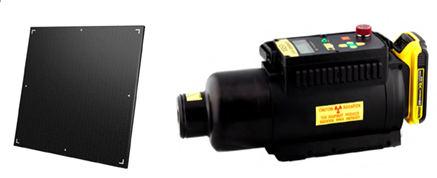

耐张线夹X射线探伤仪

便携式X射线数字DR成像系统

PIXGEN公司作为DR检测领域的领导者专注平板探测器的研发与制造20余年，是市场上最高质量的代表，具备数字成像系统的设计、制造和检测能力，通过了ISO 9001:2000体系认证、 ISO 13485:2003体系认证、获得了CE、FDA、CFDA、IP67等第三方测试认证。DR广泛应用于工业探伤、医疗、安全检查等领域，工业探伤用户涵盖了航空、航天、石化、考古、制造业等等。PIXGEN公司的工业DR符合所有的数字射线检测标准，包括焊缝、铸件、腐蚀检测标准，包括金属、非金属、复合材料检测、甚至电缆考古等各种用途，既可便携任意布置，也可以安装在自动或半自动工装上，可应用于探伤室也可适用于车间现场和外场检测，是高度集成的工程化、系统化设备。

DR是Digital Radiograph（直接数字化成像系统）的缩写。由平板探测器、X射线机、X射线机同步控制单元、无线控制模块、交流电缆线、数据线、接口盒、便携式电脑和软件等组成。

一、主要特点：

1、优异的成像质量：选用成像质量稳定的DDA非晶硅成像板，采用140μm像素TFT工艺，使得空间分辨率和光子俘获效率均达到了最适合工业使用的均衡。成像板具有低散射及高灵敏度的特点，使成像系统具有高成像解析度及信噪比，16bit高动态范围图像灰度值范围大、厚度宽容度高、层次丰富、便于调节观看。

2、便携性：射线机与成像系统采用轻便设计，所有部件均可放入一个滚轮箱中，一个人可以携带旅行。

3、超薄设计：特殊设计的超薄成像板，厚度只有15mm，可以插入排管缝隙、墙边管线等狭小空间，超窄边框盲区小。

4、同步控制射线机和成像系统的同步控制功能，软件可一键自动控制标配射线机与成像板的同步工作。可使用任意品牌型号的脉冲射线机和高频恒压射线机，手动控制曝光。

5、全电池供电在没有交流电源的野外，成像板与射线机均可以采用内置电池供电，工作时间可以持续6个小时（实测单电池可拍摄480幅图像）

6、同时具备有线与无线通讯功能，成像板可由用户任意选择无线或有线连接电脑，使用远程无线模块可扩展到200m距离。

7、高灵敏度成像板，需求的射线剂量少，推荐的XRS-3或XRS-4脉冲射线机，曝光时间短，辐射剂量低，安全系数高，安全距离不大于6米。

8、多次曝光降噪通过多次相同条件的曝光，叠加合成图片，消除随机噪声，提高图像的信噪比 。

9、具有拼接功能，对于大尺寸工件，可实现无缝拼接，分段拍摄全景呈现。

10、支持后期图像数字放大无失真，观察缺陷细节；

11、灰度对比度多档预制保存，一键调整图形，评片时视觉效果直观；

12、软件配置用于采集与分析射线照片；

13、软件支持用户二次开发不同应用。

15、电力耐张线夹检测专用界面，线路号、塔杆号、回路、分裂数报告简单易用。

16、存储：探测器内部含有存储单元，可脱离工作站独立工作，可存储图像不少于150幅

17、校正：探测器内置校正文件，可便于现场校正使用

18、预览方式：可通过手机、平板电脑的通用网络浏览器预览并共享图像

二、平板探测器技术参数：




型号

PIXX 1717

传感器

非晶硅

闪烁体

硫氧化钆 GOS

像素矩阵

3072*3072

像素区域

430mm*430mm

像素间距

140μm

空间分辨率

3.5 lp/mm

能量范围

40-300kvp

动态范围

16bit

尺寸

460*461*15mm

重量

≤3kg

外壳

碳纤维/铝合金

无线标准

Gigatit WIFI 802.11AC

三、射线机配置：

产品概述：




型号

XRS-3

射线能量

270kvp

射线类型

脉冲式

输出剂量

Avg.2.6mR/脉冲

脉冲率

15脉冲/秒

辐射角

40°

供电

DeWalt'' 18V-20V 锂电池

重量

5.3kg (包含电池)



四、工具

序号

名称

单位





1

系统工程箱

个

除专用检测工装外，系统可全部装入一个工程箱内

ABS材料坚固轻便，防水防尘有效保护设备。系统所含设备探测器、脉冲机、电脑工作站等可以全部装入一个工程箱内。

2

高空检测工装

个

满足成套设备高空挂载

满足成套设备高空挂载










高空检测工装图片



五、软件：

平板探测器自带功能强大的 Manager数据开发包，可对接任意第三方图像处理软件，满足模块化功能需求；探测器内置校正文件，可随时下载到软件内校正图像。

电力专用软件功能描述：

* 测量工具：长度、深度、角度测量，实际尺寸校正标注；
* 计算分析工具：谱线轮廓，图象平均、双丝分辨率测量，SNR信噪比测量；
* 图像处理工具：增强、降噪、放大、平移、旋转、正负片、窗宽窗位调整、亮度对比图调整、伪彩、浮雕等；
* 优化功能：图像拼接、腐蚀测量、多档灰度对比度预置一键调整图像；* 电力专用项目管理、报告打印、支持DICONDE、TIF、BMP、JPG等多种格式；
* 远程控制X射线机
六、产品配置清单：

序号

产品名( 部件)

型号（描述）

数量

PIXXGEN探测器部分：

1

平板探测器主机(PIXX1717)

430mm x 430mm，数字 X射线平板探测器

1

2

平板探测器把手 (Handle)

用于现场移动

1

3

多功能控制盒(PICB)

用于有线模式下作为信号传输及电池充电器

1

4

电源适配器 (PICB power cable)

用于PICB供电

1

5

电源线 (Power cable)

用于连接电源适配器

1

6

电池组 (Battery)

用于无线模式下为探测器供电

2

7

数据线(DATA LINK, HDMI)

用于有线模式下数据传输

1

8

转接器(HDMI to RJ45)

用于有线模式，HDMI与网线转接器

1

9

超五类网线 (LAN Cable，Cat 5E)

用于有线模式

1

10

USB

- Manager程序

- Manager驱动软件

- 平板探测器校准文件

1

射线源部分：

1

脉冲射线机

XRS-3

1

2

5帧电缆线

用于线控射线机开启

1

3

电池

用于射线机供电

2

4

220KV充电器

用于电池充电

1

远程控制部分：

1、

大功率路由器

四信号放大阵列天线千兆无线

2

2

    路由器电源

工作时间大于8小时

2

3

脉冲机远程遥控系统

YT-150

1

配件部分：

1

高空作业检测工装

铝合金

1

2

系统工程箱

非标

1

3

工业级电脑工作站

联想或华硕（含电力检测专用图像软件）

1
