产 品 说 明：

一、产品简介

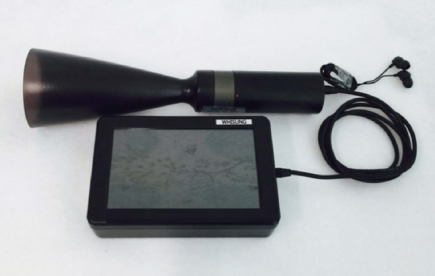

        超声波局放巡检仪是通过采集电力线路异常超声波信号并经过软件分析诊断电力线路故障隐患的检测装置。此装置是在不停电的状态下实现判断。故障隐患的位置和故障类型。装置通过超声波探测器（超声波传感器）采集超声波异常信号后，传输到主机，同时通过主机内置的分析软件较准确诊断出故障隐患类型及严重等级，并转换为可听声音信号及波形输出，帮助巡检人员准确发现线路故障隐患，预防恶性故障的发生，避免了不必要的停电，提高了供电可靠性，同时也提高了巡检人员工作效率和降低了巡检人员劳动强度。

        二、功能特点

1. 将探测器检测到的异常超声波信号转换为可听频谱和直观波形

2. 专有的分析软件，准确定位不良隐患等级并输出在显示屏上

3. 显示屏为彩色触摸屏，便于检测人员检测和使用

4. 具有检测温度和湿度的功能，可实时检测环境温湿度

5. 操作简便，可在行驶速度 30km/h车辆上进行检测

6. 灵敏度较高、具有方向性和指向性，可对线路故障定位

7. 超声波检测可适用于噪音环境，不受环境声音影响

8. 检测采用非接触方式，有效检测距离≥ 30 米

9. 可与主机分开，单独使用

10. 带电检测，不影响正常运行

11. 具有 GPS 导航功能，方便查寻及保存检测路径

        三、技术参数

操作系统       WIN CE 6.0

CPU              32Bit 1GHz + 8Bit

显示屏          7" Touch (320x240)

接口              SD 存储卡 , USB, 耳机

SD 卡规格       FAT 32 (8Gb 以上 )

附属配置       GPS, 温湿度计

存储功能       GPS 记录 , 日期 / 时间 , 温 / 湿度

频率设定范围     20 - 150kHz

灵敏度设定范围     0 - 140dB

传感器            40kHz x 1Ea

使用环境        -25℃ ~ 70℃

相对湿度         0 - 95%

充电器规格        AC 100 ～ 240V，50 ～ 60Hz

电源          探头 : 锂电池 2200mAh  主机：锂电池 3900mAh

使用时间        8 小时以上

*大功率        检测模式：2.3W

外观 (mm)       探头：W50x H50x L300 主机：W120 x H25 x L190

结构               基本配置：主机、探测器、连接电缆、SD 存储

                     充电器、  耳机、锂电池密封安全箱、便携包

           选择配置 ：       笔记本电脑、照相机、望远镜及三角架
